Überblick

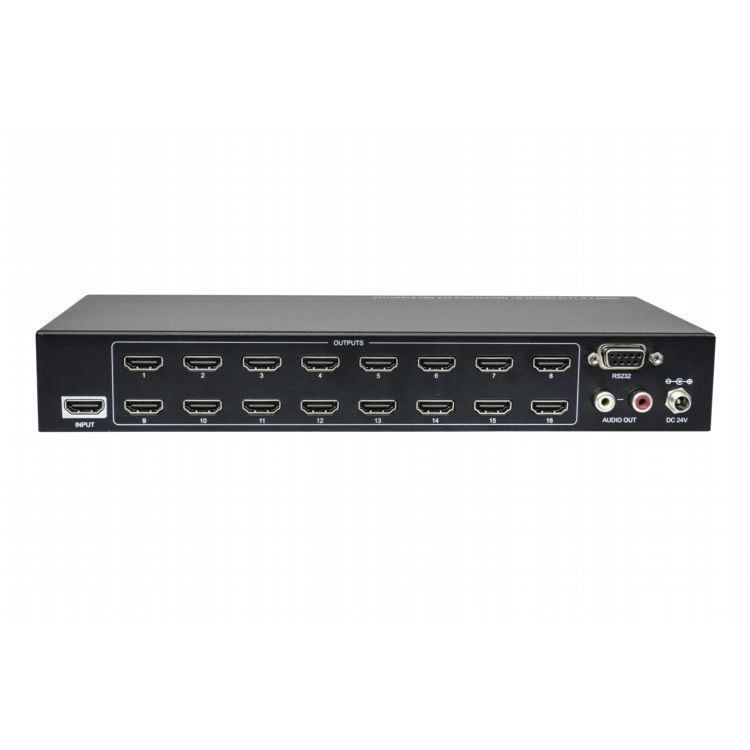

Der Tendzone SP116-HD460U ist ein 1x16 HDMI-Splitter für A/V-Lösungen, der einen HDMI-Eingang auf sechzehn HDMI-Ausgänge verteilen kann. Der Splitter unterstützt 4K-Signale bis zu 4K@60Hz 4:4:4, HDR 10, Dolby Vision und verfügt über eine erweiterte EDID-Verwaltungsoption über den 4-Pin-DIP-Schalter an der Vorderseite des Geräts. Es unterstützt auch das Herunterskalieren, sodass ein 4K-Videoeingang automatisch auf einen 1080p-Ausgang herunterskaliert werden kann, wenn ein Display angeschlossen wird, das nur eine Auflösung von bis zu 1080p unterstützt. Für die Audio-De-Embedding vom HDMI-Eingang steht ein analoger Stereo-L/R-Audioausgang zur Verfügung und der Splitter unterstützt CEC- und RS232-Steuerung.
Merkmale
- HDMI V2.0, 4K@60Hz 4:4:4 8Bit, HDR 10, Dolby Vision.
- HDCP 2.2-kompatibel.
- Kompatibel mit HDMI-AOC-Kabel, liefert bis zu 5 V 100 mA Strom an jedem Ausgang.
- Automatische Herunterskalierung von 4K auf 1080p.
- Stereo-Analog-L/R-Audioausgang für Audio-De-Embedding vom HDMI-Eingang.
- Intelligentes EDID-Management und HDCP-Management.
- CEC- und RS232-Steuerung.
Beliebte label: 16ch 4k60 4:4:4 HDR HDMI-Verteiler, China 16ch 4k60 4:4:4 HDR HDMI-Verteiler Hersteller, Lieferanten, Fabrik
SPEZIFIKATIONEN
|
Video |
|
|
Eingang |
(1) HDMI |
|
Eingangsanschluss |
(1) Typ-A-HDMI-Buchse |
|
Geben Sie die Videoauflösung ein |
Bis zu 4K@60Hz 4:4:4 8Bit, HDR10, Dolby Vision |
|
Ausgabe |
(16) HDMI |
|
Ausgangsanschluss |
(16) Typ-A-HDMI-Buchse |
|
Ausgabevideoauflösung |
Bis zu 4K@60Hz 4:4:4 8Bit, HDR10, Dolby Vision, unterstützt die Herunterskalierung von 4K auf 1080p. |
|
HDMI-Ausgang |
Unterstützt bis zu 5V100mA Strom für AOC-Kabel. |
|
HDMI-Standard |
V2.0 |
|
HDCP-Version |
2.2 |
|
HDMI-Audiosignal |
LPCM 7.1-Audio, Dolby Atmos®, Dolby® TrueHD, Dolby Digital® Plus, DTS:X™ und DTS-HD® Master Audio™ Pass-Through. |
|
Analoger Audioausgang |
|
|
Ausgabe |
(1) AUDIO |
|
Ausgangsanschluss |
(1) RCA (L+R) |
|
Frequenzgang |
20Hz~20kHz, ±1dB |
|
Maximaler Ausgangspegel |
2.0Vrms ± 0,5 dB. 2 V=16dB Headroom über -10dBV (316 mV) nominales Verbraucher-Leitungspegelsignal |
|
THD+N |
< 0.05%, 20Hz~20kHz bandwidth, 1kHz sine at 0dBFS level (or max level) |
|
SNR |
>80 dB, 20 Hz ~ 20 kHz Bandbreite |
|
Crosstalk-Isolierung |
< -80dB, 10kHz sine at 0dBFS level (or max level before clipping) |
|
Abweichung des LR-Pegels |
< 0.05dB, 1kHz sine at 0dBFS level (or max level before clipping) |
|
Ausgangslastfähigkeit |
1 kOhm und höher (unterstützt 10 parallel geschaltete 10 kOhm-Lasten) |
|
Geräuschpegel |
- 80dB |
|
Kontrolle |
|
|
Steuerport |
(1) EDID-Schalter, (1) FW, (1) RS232 |
|
Steueranschluss |
(1) 4--poliger DIP-Schalter, (1) Micro-USB, (1) DB9-Buchse |
|
Allgemein |
|
|
Bandbreite |
18 Gbit/s |
|
Betriebstemperatur |
-5 Grad ~ +55 Grad |
|
Lagertemperatur |
-25 Grad ~ +70 Grad |
|
Relative Luftfeuchtigkeit |
10%-90% |
|
Externe Stromversorgung |
Eingang: Wechselstrom 100–240 V, 50/60 Hz; Ausgang: 24 V DC 1,25 A |
|
Stromverbrauch |
26 W (maximal) |
|
Abmessungen (B*H*T) |
268 mm x 40 mm x 125 mm |
|
Nettogewicht |
1,14 kg |
