Überblick
Der Tendzone MCN - 4611 ist ein Multimedia-verteiltes interaktives System mit integriertem Cloud-Knoten, einem integrierten Codec-Gerät, unterstützt das manuelle Umschalten zum Codierungs- oder Decodierungs-Cloud-Knoten. Die Systembereitstellung unterstützt sowohl Centerless- als auch Center-Bereitstellungsmodi, die bei Bedarf ausgewählt werden können das Projekt. Bei Verwendung als Kodierungsknoten unterstützt es die Erfassung von 4K @ 60-Videosignalen und die Kodierung von 4K @ 30; Bei Verwendung als Dekodierungsknoten unterstützt es 4K @ 60-Videodekodierung und Videoausgabeanzeige. unterstützt KVM-Sitzanwendungen und unterstützt LED-/LCD-Spleißanwendungen.
Merkmale
Hochauflösend, multifunktional
- Unterstützt Ausgabeanzeige mit 4K@60-Auflösung
- Unterstützt die Erfassung und Kodierung von 4K@30-Videosignalen
- Unterstützt die KVM-Sitzanwendung
Intelligentes Spleißen, einheitliches Management
- Unterstützt die synchrone Anzeige von Verbindungsbildern auf LED-/LCD-Bildschirmen
- Unterstützt die einheitliche Verwaltung und Steuerung verteilter Systemplattformsoftware
- Unterstützt Videobild-Fensterung, bildschirmübergreifende Anzeige, Roaming und Overlay-Anzeige
Sicher und zuverlässig
- Inländische Chips, eingebettetes Linux-System, virenfrei
- Unterstützt PoE-Stromversorgung und externe Stromversorgungs-Backup
- Unterstützt optische Linksicherung
Einfache Wartung
- Lüfterloses und geräuschloses Design, optoelektronisches Backup
- Integriertes Design, freies Umschalten auf Kodierung oder Dekodierung
- Unterstützt die Installation von 2 Einheiten nebeneinander; Unterstützt die zentrale Installation von 12 Einheiten

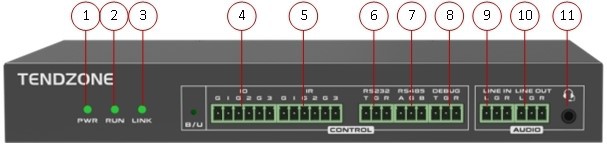

Panel-Informationen
(1) Betriebsanzeige Hinweis: Leuchtet immer, wenn das Gerät eingeschaltet ist
(2) Betriebskontrollleuchte Hinweis: Blinkt, wenn das Programm normal läuft, und leuchtet immer, wenn es abnormal ist
(3) Verbindungsanzeige Hinweis: Blinkt, wenn eine Verbindung zum Server besteht, ungewöhnlich, wenn die Anzeige ständig leuchtet
(4)3 -Weg IO
(5)3 -Wege-IR
(6)Ein Kanal RS 232
(7)Ein RS 485
(8) Debug-Port Hinweis: Debug-Port, der zum Auffinden von Problemen verwendet wird
(9)symmetrischer Line-In-Eingang
(10) symmetrischer Line-Out-Ausgang
(11)3. 5-mm-Schnittstelle. Hinweis: Ein- und Ausgang integriert

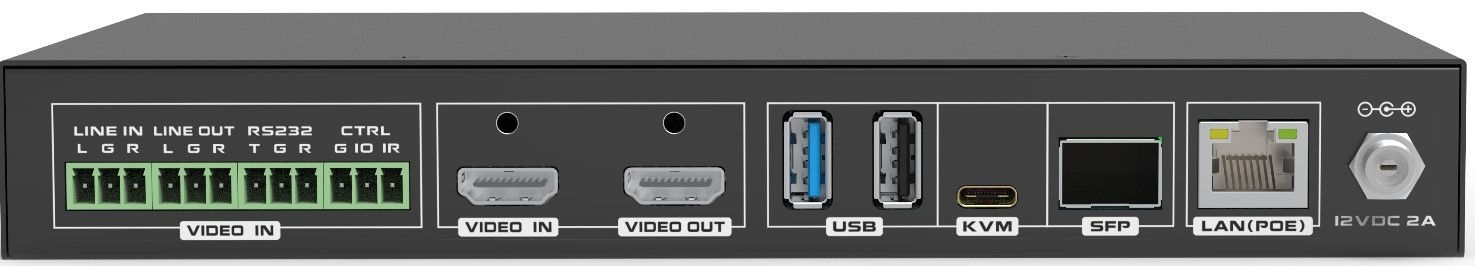

(1)symmetrischer Line-In-Eingang
(2) symmetrischer Line-Out-Ausgang
(3)Ein Kanal RS 232
(4)Ein IO + ein IR
(5)HDMI IN1-Eingang (mit Audio)
(6)HDMI OUT-Ausgang (mit Audio)
(7)USB3.0 Typ-A-Host-Port Hinweis: Schließen Sie Tastatur und Maus an den KVM-Dekodierungsknoten an
(8)USB2.0 Typ-A-Host-Port Hinweis: Schließen Sie Tastatur und Maus an den KVM-Dekodierungsknoten an
(9)Typ-C-Anschluss (Upgrade) Hinweis: Bei Verwendung des KVM-Kodierungsknotens zur Steuerung eine Verbindung zu einem Computer herstellen
(10) Optischer SFP-Gigabit-Netzwerkanschluss
(11)PoE-Gigabit-Ethernet-Anschluss Hinweis: Unterstützt POE-Stromversorgung
(12)DC 12V/2A-Stromversorgungsanschluss
Beliebte label: 4k AV über IP-Encoder-Decoder, China 4k AV über IP-Encoder-Decoder Hersteller, Lieferanten, Fabrik
SPEZIFIKATIONEN
|
Allgemeine Leistung |
||
|
Hardwarekonfiguration |
Inländischer selbst entwickelter Codec-Chip; entwickelt auf Basis eines eingebetteten Linux-Systems, keine Viren- oder Trojaner-Invasion; |
|
|
Frontplatte |
3 Statusanzeigen: PWR, RUN und LINK; |
|
|
Videoschnittstelle |
1 Kanal HDMI-Videoeingang; 1 Kanal HDMI-Videoausgang; Unterstützt feste HDMI-Schnalle; |
|
|
Audio-Interface |
1-Weg 3,5-mm-Kopfhöreranschluss Eingang/Ausgang; 2 symmetrische LINE-Audioeingänge; 2-Wegsymmetrischer LINE-Audioausgang; |
|
|
Datenschnittstelle |
{{0}}}way USB 3.0 Host; {{0}}}way USB 2.0 Host; 1 Typ-C-Schnittstelle, unterstützt OTG; |
|
|
Steuerschnittstelle |
4 IO; 4 IR; 2 RS232; 1 RS485; 1 RS232-Debug-Port; |
|
|
Netzwerkschnittstelle |
1 1000Mbit/s Glasfaser-Netzwerkport; 1 1000Mbit/s-Ethernet-Port, unterstützt POE-Stromversorgung; |
|
|
Stromschnittstelle |
1 DC-Stromschnittstelle, 12V/2A-Eingang; |
|
|
Stromverbrauch des Geräts |
Kleiner oder gleich 12 W; |
|
|
Auslaufschutz aktuell |
{0}.25mA |
|
|
Arbeitsumgebung |
Temperatur: 0~45 Grad; Relative Luftfeuchtigkeit: 10 %-90 % RH; |
|
|
Speicherumgebung |
Temperatur: -20 Grad -60 Grad ; Relative Luftfeuchtigkeit: 5 %-90 % RH; |
|
|
Installation |
Zwei 1U-Schränke nebeneinander installiert; 8 zentrale Installationen; |
|
|
Größe |
Produktgröße: 220 * 124 * 30 mm; Verpackungsgröße: 540 * 280 * 90 mm; Nettogewicht: 0,7 kg; Bruttogewicht: 2,48 kg; |
|
|
Encoder |
Dekoder |
|
|
Videoeingang |
N/A |
Unterstützt 1-Kanal 4K @ 60fps Videoeingangserfassung, 4K @ 30fps Videokodierung und Abwärtskompatibilität; unterstützt Codierungsauflösung, Bitrate, Bildrate, Codierungsformat, Ratensteuerungseinstellungen, Bitraten-Einstellbereich 128 Kbit/s ~ 40 Mbit/s, Bildraten-Einstellbereich 5 ~ 60 Bilder; |
|
Videoausgabe |
Unterstützt 1 -Kanal 4K @60-Videoausgabe und -Dekodierung mit Abwärtskompatibilität; Unterstützung der Ausgabe in benutzerdefinierter Auflösung; unterstützt H 264/H265-Videodekodierung; |
Unterstützt 1- Kanal 4K @ 30fps Video-Loop-Ausgabe; |
|
Audioeingang |
Bei Verwendung als KVM-Sitzausgangsknoten unterstützt er 1 3,5-mm-Audioeingang und 1 LINE-Audioeingang; |
Unterstützt 1--Wege-3,5-mm-Kopfhörerbuchseneingang; 2-Wegsymmetrischer LINE-Audioeingang; Unterstützt AAC, G.711a, G.711u, G.722-Audioformatkodierung, 48 kHz 24-Bit-Abtastrate; |
|
Audioausgabe |
Unterstützt 2-wegsymmetrische LINE-Audioausgabe; 1-Weg 3,5-mm-Kopfhöreranschluss; Unterstützt AAC, G.711a, G.711u, G.722, Dekodierung des O PUS-Audioformats, 48 kHz 24-Bit-Abtastrate; |
N/A |
|
Videoerkennung |
Unterstützt die automatische Identifizierung der erweiterten EDID-Anzeigekennung; Kompatibel mit dem Progressive Scan P-System; |
|
|
Netzwerkkommunikation |
Unterstützung der segmentübergreifenden Kommunikation; Unterstützt DH CP, um IP-Adressen dynamisch zu erhalten; Unterstützt das RTSP/RTP-Protokoll; Unterstützt Unicast und Multicast; |
|
|
Betrieb und Wartung der Ausrüstung |
Unterstützt das Abrufen von Informationen zum Überleben von Geräteprozessen, Informationen zur Speichernutzung, Informationen zur Laufzeit, der CPU-Belegungsrate sowie Betriebs- und Wartungsinformationen zur Festplattennutzung; Unterstützung der Webseitenkonfiguration; Unterstützt Netzwerkkonfiguration, Geräteaktualisierung, Neustart, Protokollexport, Konfigurationsimport/-export, klare Benutzerkonfiguration und Wiederherstellung der Werkseinstellungen; |
|
|
Untertitel/Hintergrund |
Hintergrundeinstellungen unterstützen; Untertiteleinstellungen unterstützen; Unterstützung der Banneranzeige; |
|
|
Anwendung |
Unterstützung der KVM-Agent-Anwendung; Unterstützt Spleiß-Display-Anwendungen; Unterstützt Anwendungen zur Videosynchronisation mit ultrahoher Auflösung; |
|
