Überblick

Der Videowand-Controller Tendzone VHM-1919D ist eine neue Generation intelligenter Bildverarbeitungsgeräte, die unser Unternehmen neu auf den Markt gebracht hat. Die reine Hardware-FPGA-Designarchitektur unterstützt Fensterung, Überlagerung und Roaming-Anzeige von Mehrkanal-Full-HD-Signalen; Es kann nicht nur ein dynamisches Bild auf mehreren Bildschirmen anzeigen, sondern auch mehrere dynamische Bilder auf einem Bildschirm anzeigen, um die Funktion des Zusammenfügens mehrerer Fenster zu erreichen. Das Bild hat eine extrem niedrige Latenz, keine Diskretisierung und keinen Bildverlust, wodurch eine perfekte Bildpräsentation erreicht wird.

Es wurde speziell für Anlässe entwickelt, bei denen eine hochwertige Anzeige mehrerer Videobilder erforderlich ist, und eignet sich für verschiedene Branchen wie Sicherheitsüberwachung, militärische Führung, Bildung und Forschung, Regierungsbehörden, Informationsveröffentlichung, Werbemedien, Ausstellungen, Verkauf von Haushaltsgeräten, Aufführungen und Unterhaltung usw.

Merkmale

Vollständige Hardware-FPGA-Architektur, modulares Design, Hybrid-Plug-in-Struktur, kein eingebettetes Betriebssystem und hervorragende Bildverarbeitungsleistung;
Unterstützt nahtloses Cross-Switching ohne schwarzen Bildschirm, hängengebliebenen Bildschirm, Jitter, Tearing usw. während des Umschaltvorgangs;
Unterstützt das Spleißen von LCD- und LED-Großbildschirmen.
Unterstützt mehrere Signalformate, 4K@60Hz HDMI/DP-Eingang, 4K@30Hz HDMI, 4K@30Hz DP, 2K@60Hz HDMI, DVI, VGA, CVBS, SDI;
Unterstützt die Ausgabe in jeder Auflösung. Die 4K-Ausgabekarte unterstützt eine maximale Auflösung von 4096x2160@30, maximal 4096 Pixel und maximal 3840 Pixel. Die 2K-Ausgabekarte unterstützt eine maximale Auflösung von 1920x1200@60, maximal 2560 Pixel und maximal 1920 Pixel.
Steuermodus: WEB, serieller RS232-Anschluss und LAN-Anschluss;
Mit Befehlen für die serielle Schnittstelle können Szenenaufrufe, Szenenspeicherungen, Szenenzyklen, Signalumschaltungen, Abfragen und IP-Einstellungen usw. realisiert werden.
Unterstützt die benutzerdefinierte OSD-Zeichenanzeigefunktion für die Eingangssignalquelle. Sie können Schriftart, Größe, Farbe, Transparenz, Position usw. des Zeichens festlegen.
Unterstützt die WEB-Steuerung, unterstützt Computer, Mobiltelefone, Tablets und andere Systemsteuerungsgeräte und ist mit mehreren Browsern kompatibel. Über die WEB-Benutzeroberfläche können Signalboard-Verbindungserkennung, Signalumschaltung, Szenenaufruf, Szenenspeicherung, Szenenabfrage, Online-Upgrade-Management, Werksreset usw. realisiert werden (erweiterte Steuerkarte);
Unterstützt die Vorschau des Eingangsquellensignals und die Bildechoanzeige auf großem Bildschirm (erweiterte Steuerkarte);
Unterstützt scrollende Untertitelanzeige und ultrahochauflösende Hintergrundkartenanzeige (erweiterte Steuerkarte);
Unterstützt die Echtzeiterkennung aller Eingangssignale, sodass Benutzer den Zugriffsstatus von Eingangssignalen leicht beobachten und erkennen können.
Unterstützt beliebiges Fensteröffnen, Überlagern, Roaming, Teilen, Zoomen, Strecken und Schneiden von Bildern;
Unterstützt Bild-in-Bild-Anzeige, Bildüberlagerungsanzeige, Mehrbildschirm-Einzelbildschirmanzeige und Großbild-Spleißfunktionen;
Die Ebenenreihenfolge und die Eigenschafteneinstellungen des Overlay-Fensters können über die Host-Computersoftware realisiert werden;
Der Ausgabebildschirm unterstützt bis zu 8 Fenster auf einem einzigen Bildschirm;
Eine einzelne Eingabequelle unterstützt beliebige Fensterung;
Eingabe- und Ausgabekarten unterstützen Hot-Swap;
Unterstützt Szenenspeicherung, Szenenaufruf, Szenenvorschau und Szenenabfrage;
Unterstützung des Imports und Exports der Spleißkonfiguration;
Unterstützt das Zuschneiden und Anzeigen jeder Position der Signalquelle, und das gleiche Signal kann vier Zuschnitte unterstützen;
Unterstützt voreingestellten Fensteröffnungsmodus und flexibles Aufrufen;
Unterstützt das Online-Upgrade der gesamten Maschine und erleichtert so Wartung und Überholung.

Beliebte label: 38-Karten-Hybrid-Modular-Videowand-Controller, China 38-Karten-Hybrid-Modular-Videowand-Controller Hersteller, Lieferanten, Fabrik

SPEZIFIKATIONEN

Allgemeine Leistung
Chassis-Spezifikationen	12 U
Eingabekartensteckplatz	19
Ausgabekartensteckplatz	19
Maximale Anzahl an Eingangskanälen	76
Maximale Anzahl an Ausgangskanälen	76
Eingabeauflösung	Die höchste unterstützte Auflösung ist 3840 x 2160 bei 60 Hz
Ausgabeauflösung	Maximal unterstützte Auflösung 4096 x 2160 bei 30 Hz
Anzahl der Fenster	Ein einzelner Bildschirm unterstützt bis zu 8 Bildschirme

Eingang
1 HDMI/1 DP (Wählen Sie eine aus)	Unterstützt HDMI 2.0, unterstützt DP1.2, kompatibel mit HDCP, Auflösung unterstützt 4096 x 2160 bei 60 Hz und 3840 x 2160 bei 60 Hz
2-Kanal-DP	Unterstützt DP1.1, Auflösung unterstützt 4096 x 2160 bei 30 Hz und 3840 x 2160 bei 30 Hz ,
2-Kanal HDMI	Unterstützt HDMI 1.4, kompatibel mit HDCP, Auflösung unterstützt 4096 x 2160 bei 30 Hz und 3840 x 2160 bei 30 Hz
4-Kanal HDMI	Unterstützt HDMI 1.3, kompatibel mit HDCP, Auflösung unterstützt 1920 x 1200 bei 60 Hz
4-Kanal DVI	DVI ist mit HDMI kompatibel, unterstützt den HDCP-Standard und unterstützt eine Auflösung von 1920 x 1200 bei 60 Hz ,
4-Kanal VGA	VGA-Signalstandard, Auflösung unterstützt 1920 x 1080 P bei 60 Hz ,
4-Kanal-SDI	Kompatibel mit HD-SDI, 3G SDI, SD I, Auflösung unterstützt 1920 x 1080P bei 60 Hz
4-Kanal CVBS	CVBS-Signalformat, Auflösung unterstützt PAL: 720x576I, NTSC: 720x480I
Basissteuerkarte	Unterstützt lokale Logiksteuerung, 232-Steuerung, wie Fensteröffnung, Roaming usw. 2. Unterstützt die schnelle zentrale RS232-Steuerung 3. Unterstützt die RS232-Schleifensteuerung
Erweiterte Steuerkarte	Basiskarte, Untertitel, Echo (8 Kanäle), Vorschau, WEB-Funktionen in einem, einschließlich Basisversionskontrollkartenfunktion

Ausgabe
DVI	DVI ist mit HDMI kompatibel und bietet eine maximale Auflösung von 1920 x 1200 bei 60 Hz , unterstützt 1920×1200@60Hz
HDMI	Kompatibel mit HDMI, DVI-D, unterstützt HDMI 1.3, Auflösung bis zu 1920 x 1200 bei 60 Hz , Auflösung unterstützt HDMI 1.3 , unterstützt 1920×1200@60Hz
4k HDMI	Das Videosignalformat unterstützt HDMI 1.4 und die maximale Auflösung unterstützt 4096 x 2160 bei 30 Hz

Odort
Fahrgestellstruktur	2 Steckplätze für Eingangskanäle, 3 Steckplätze für Ausgangskanäle
Gehäusegröße (mm)	436.6 ( W ) x 88.0 ( H ) x 320 ( D )
Gewicht (kg)	5.8
Stromverbrauch (W)	2 5
Stromversorgung	Doppelte Stromversorgung, 100 V ~ 240 V Wechselstrom, 50/60 Hz
Kontrolle
RS232-Steuerung	DB9-Schnittstelle für serielle Schnittstelle
TCP/IP-Steuerung	Konform mit dem TCP/IP-Protokoll

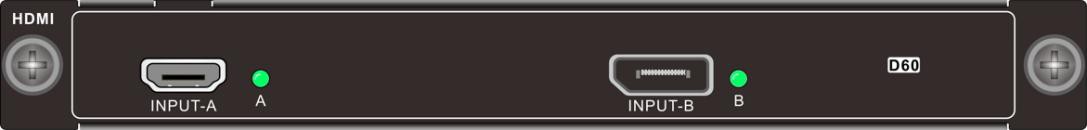

HDMI2.0-Eingangskarte – VMH-1I-HD-4K

311

Unterstützt HDMI2.0, kompatibel mit HDCP, unterstützt DP1.2

Maximale Eingangsauflösung 3840 x 2160 bei 60 Hz

Ein einzelnes Eingangssignal unterstützt beliebige Fensterung

Unterstützt die Zeichenüberlagerungsfunktion für Eingangssignale

Unterstützt die DDC-Steuerung mit integrierter EDID-Verwaltungstechnologie

Mit Stromsparfunktion

Duale 4K-DP-Eingangskarte – VMH-2I-DP-4K

312

Unterstützt DP1.1, kompatibel mit HDCP

Maximale Eingangsauflösung 3840 x 2160 bei 30 Hz

Ein einzelnes Eingangssignal unterstützt beliebige Fensterung

Unterstützt die Zeichenüberlagerungsfunktion für Eingangssignale

Unterstützt die DDC-Steuerung mit integrierter EDID-Verwaltungstechnologie

Mit Stromsparfunktion

Duale 4K-HDMI-Eingangskarte – VMH-2I-HD-4K

313

Unterstützt HDMI- und DVI-D-Signalformate, unterstützt HDMI-Standards und ist mit HDCP kompatibel

Maximale Eingangsauflösung 3840 x 2160 bei 30 Hz

Ein einzelnes Eingangssignal unterstützt beliebige Fensterung

Unterstützt die Zeichenüberlagerungsfunktion für Eingangssignale

Unterstützt die DDC-Steuerung mit integrierter EDID-Verwaltungstechnologie

Mit Stromsparfunktion

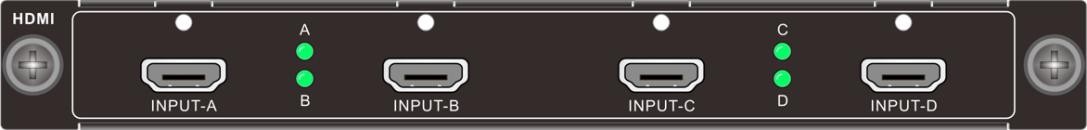

Vierkanal-HDMI-Eingangskarte-VMH-4I-HD

314

Unterstützt HDMI- und DVI-D-Signalformate, unterstützt HDMI-Standards und ist mit HDCP kompatibel

Maximale Eingangsauflösung 1920 x 1200 bei 60 Hz

Ein einzelnes Eingangssignal unterstützt beliebige Fensterung

Unterstützt die Zeichenüberlagerungsfunktion für Eingangssignale

Unterstützt die DDC-Steuerung mit integrierter EDID-Verwaltungstechnologie

Mit Stromsparfunktion

Quad-DVI-Eingangskarte-VMH-4I-DV

315

Unterstützt HDMI- und DVI-D-Signalformate, unterstützt HDMI1.3 und ist mit HDCP kompatibel

Maximale Eingangsauflösung 1920 x 1200 bei 60 Hz

Ein einzelnes Eingangssignal unterstützt beliebige Fensterung

Unterstützt die Zeichenüberlagerungsfunktion für Eingangssignale

Unterstützt die DDC-Steuerung mit integrierter EDID-Verwaltungstechnologie

Mit Stromsparfunktion

Quad-VGA-Eingangskarte-VMH-4I-VG

316

Unterstützt das VGA-Signalformat

Maximale Eingangsauflösung 1920 x 1080 bei 60 Hz

Ein einzelnes Eingangssignal unterstützt beliebige Fensterung

Unterstützt die Zeichenüberlagerungsfunktion für Eingangssignale

Unterstützt die DDC-Steuerung mit integrierter EDID-Verwaltungstechnologie

Mit Stromsparfunktion

Vierkanalige SDI-Eingangskarte-VMH-4I-SD

317

Unterstützt SDI-Signalformat, Eingangs- und Ausgangssignal-Übertragungsentfernung bis zu 100 m

Maximale Eingangsauflösung 1920 x 1080 bei 60 Hz

Ein einzelnes Eingangssignal unterstützt beliebige Fensterung

Unterstützt die Zeichenüberlagerungsfunktion für Eingangssignale

Unterstützt die DDC-Steuerung mit integrierter EDID-Verwaltungstechnologie

Mit Stromsparfunktion

Vierkanalige CVBS-Eingangskarte-VMH-4I-AV

318

Unterstützt CVBS-Signalformat, adaptives PAL und NTSC

Unterstützte Auflösung PAL: 720x576I, NTSC: 720x480I

Ein einzelnes Eingangssignal unterstützt beliebige Fensterung

Unterstützt die Zeichenüberlagerungsfunktion für Eingangssignale

Unterstützt die DDC-Steuerung mit integrierter EDID-Verwaltungstechnologie

Mit Stromsparfunktion

Quad-DVI-Audioeingangskarte-VMH-4I-DVA

319

4-Wege-DVI-Eingangssignal (DVI-Schnittstelle mit Audio)

Anschluss: DVI-I-Buchse

Normaler Arbeitsstromverbrauch: 7,1 W

Videosignalformat: kompatibel mit HDMI, DVI-D

Standard: Unterstützt HDMI1.3, kompatibel mit HDCP

Eingangsauflösung: bis zu 1920 x 1200 bei 60 Hz

Audiosignalformat: Integriertes Audio unterstützt die Formate PCM, Dobly Digital, DTS und DTS-HD

Vierkanalige HDMI-Audioeingangskarte-VMH-4I-HDA

321

4-Kanal HDMI-Eingangssignal, 4-Kanal analoges eingebettetes Audiosignal

Anschluss: Typ A 19--Pin-Buchse, Audio-Phoenix-Anschluss

Normaler Stromverbrauch: 9 W

Videosignalformat: kompatibel mit HDMI, DVI-D

Standard: Unterstützt HDMI1.3, kompatibel mit HDCP

Eingangsauflösung: bis zu 1920 x 1200 bei 60 Hz

Audiosignalformat: Integriertes Audio unterstützt die Formate PCM, Dobly Digital, DTS und DTS-HD; Externes Audio unterstützt das PCM-Format, PCM 48KHz

Vierkanal-IP-Dekodierungskarte-VMH-4I-IP

322

1 RJ45-Eingangsschnittstelle, unterstützt H.264/H.265/RTSP/RTP-Standardprotokolldekodierung; 1 2K HDMI-Eingang

RJ45 unterstützt die Dekodierung mit einer Auflösung von 3840*2160@30; HDMI unterstützt den Eingang mit einer Auflösung von bis zu 1920 x 1200

Unterstützt den Zugriff auf Netzwerkkameras gängiger Hersteller auf dem Markt (Hikvision, Dahua usw.); unterstützt 1-Kanal 4K30HZ oder 2-Kanal 4K@24Hz oder 4-Kanal 1080P@60Hz oder 9-Kanal 1080P@25Hz oder 16-Kanal 720P @25Hz oder 32-Kanal D1-Dekodierung, Netzwerksignaldekodierung und Wandanzeige

Unterstützt mehrere Bildschirmanzeigen, einschließlich 1 Bildschirm, 4 Bildschirme, 9 Bildschirme, 16 Bildschirme, 36 Bildschirme und benutzerdefinierte Aufteilungen

Unterstützt ONVIF, RTSP und andere Netzwerk-Streaming-Protokolle

Unterstützt die Vergrößerung jedes einzelnen Videostreams, um das Fenster auszufüllen

Unterstützt ein einzelnes Eingangssignal. Unterstützt beliebige Fensterung

Unterstützt die PTZ-Steuerung von Netzwerkkameras

Unabhängige Vierkanal-Audioausgabekarte-VMH-4O-AD

323

4-Kanal Phoenix-Terminal, analoger Audioausgang

Anschluss: 3-Pin-Steckklemme

Ausgabeport: 4-way Auido-Ausgabeport

Unterstützt unabhängige Audioumschaltung oder gruppensynchrone Umschaltung einer gebundenen Videowand

Unterstützt die Anpassung der Ausgangslautstärke

Unterstützt das Speichern und Aufrufen von Szenen

Unterstützt das PCM-Audioformat, die Audio-Abtastrate beträgt 48 kHz

Der Eingangsanschluss unterstützt eingebettetes oder externes Audio

Mit Power-Off-Memory-Funktion

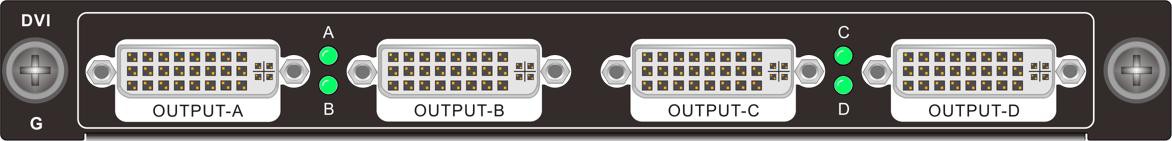

Quad-DVI-Ausgangskarte (zwei Schichten) – VMH-4O-DV

324

Unterstützt DVI- und HDMI-Signalformate

Die maximale Ausgabeauflösung beträgt 1920 x 1200 bei 60 Hz und unterstützt benutzerdefinierte Ausgabeauflösungen

Der Ausgabebildschirm unterstützt mehrere Funktionen wie Spleißen, Teilen, Überlagern, Zoomen, Strecken, Schneiden, Bild-in-Bild, Roaming usw.

Der externe Einzelbildschirm für den Ausgang unterstützt bis zu 2 Anzeigefenster

Mit Power-Off-Memory-Funktion

Vierkanalige HDMI-Ausgangskarte (zwei Schichten) -VMH-4O- HD

325

Unterstützt DVI- und HDMI-Signalformate

Die maximale Ausgabeauflösung beträgt 1920 x 1200 bei 60 Hz und unterstützt benutzerdefinierte Ausgabeauflösungen

Der Ausgabebildschirm unterstützt mehrere Funktionen wie Spleißen, Teilen, Überlagern, Zoomen, Strecken, Schneiden, Bild-in-Bild, Roaming usw.

Der externe Einzelbildschirm für den Ausgang unterstützt bis zu 2 Anzeigefenster

Mit Power-Off-Memory-Funktion

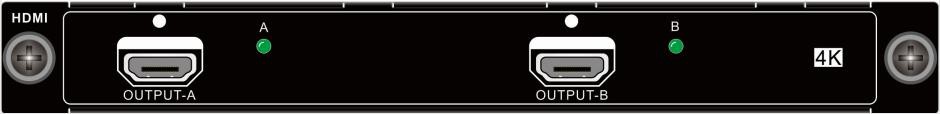

Duale 4K-HDMI-Ausgangskarte (zwei Schichten) -VMH-2O-HD-4K

326

Unterstützt DVI- und HDMI-Signalformate

Die maximale Ausgabeauflösung unterstützt bis zu 4096 x 2160 bei 30 Hz und unterstützt eine benutzerdefinierte Ausgabeauflösung

Der Ausgabebildschirm unterstützt mehrere Funktionen wie Spleißen, Teilen, Überlagern, Zoomen, Strecken, Schneiden, Bild-in-Bild, Roaming usw.

Der externe Einzelbildschirm für den Ausgang unterstützt bis zu 2 Anzeigefenster

Mit Power-Off-Memory-Funktion

Zweikanalige DVI-Ausgabekarte (vier Schichten) – VMH-2O-DV

327

2-Wege-DVI-Ausgangssignal

Anschluss: DVI-I-Buchse

Normaler Arbeitsstromverbrauch: 8,8 W

Videosignalformat: DVI kompatibel mit HDMI

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels)

Layer-Auswahl: Unterstützt 4 2K-Signallayer oder 2 4K@30-Signallayer oder 1 4K@60-Signallayer

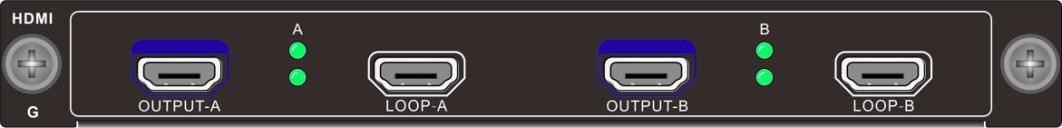

Zweikanalige HDMI-Ausgabekarte (vier Schichten) -VMH-2O-HD

328

2-Wege-HDMI-Ausgangssignal;

Anschluss: Typ A 19-Pin-Buchse;

Normaler Arbeitsstromverbrauch: 8,8 W;

Videosignalformat: kompatibel mit HDMI, DVI-D;

Standard: Unterstützt HDMI1.3;

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

Einkanalige DVI-Ausgabekarte (acht Schichten) -VMH-1O-DV

329

1-Kanal-DVI-Ausgangssignal;

Anschluss: DVI-I-Buchse;

Normaler Arbeitsstromverbrauch: 8,8 W;

Videosignalformat: DVI kompatibel mit HDMI;

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

Layer-Auswahl: Unterstützt 8-Kanal 2K-Signalebenen oder 4-Kanal 4K@30-Signalebenen oder 2-Kanal 4K@60-Signalebenen;

Einkanalige HDMI-Ausgabekarte (acht Schichten) -VMH-1O-HD

331

1 HDMI-Ausgangssignal;

Anschluss: Typ A 19-Pin-Buchse;

Normaler Arbeitsstromverbrauch: 8,8 W;

Videosignalformat: kompatibel mit HDMI, DVI-D;

Standard: Unterstützt HDMI1.3;

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

Basisversionskontrollkarte -VMH-CC-DE

332

Unterstützt lokale Logiksteuerung, z. B. Fensteröffnung, Roaming usw.

Unterstützt die schnelle zentrale RS232-Steuerung

Unterstützt RS232-Schleifensteuerung

Erweiterte Steuerkarte -VMH-CC-AE

333

Unterstützt lokale Logiksteuerung, z. B. Fensteröffnung, Roaming usw.

Unterstützt die schnelle zentrale RS232-Steuerung

Unterstützt RS232-Schleifensteuerung

Unterstützt hochauflösende Grundkarten

Unterstützt scrollende Untertitel

Unterstützt Vorschau-Echo

Integrierte WEB-Schnittstellensteuerung für Mensch-Computer-Interaktion, humanisiertes Design, unterstützt Computer, Mobiltelefone, Tablets und andere Systemsteuerungsgeräte und ist mit mehreren Browsern kompatibel, was die Bedienung komfortabler macht

Über die WEB-Benutzeroberfläche können Signalboard-Verbindungserkennung, Signalumschaltung, Signalvorschau, Szenenaufruf, Szenenspeicherung, Szenenabfrage, Online-Upgrade-Management, Werksreset usw. realisiert werden.

Multifunktionale Umweltkontrollkarte-VMH-IO-FDE

334

Signalschnittstelle: 1 3-polige Phoenix RS485-Schnittstelle, 1 RS232-Stecker, 1 IR IN-Empfänger, 1 IR OUT 3,5-mm-Schnittstelle, 2 IO 3-polige Phoenix-Schnittstellen, 1 RJ45-Schnittstelle, 1 Reset-Taste

Unterstützt die Weiterleitung mehrerer Portprotokolle untereinander; Unterstützt Netzwerk-zu-Seriell-Port, Seriell-Port zu Netzwerk, Netzwerk-zu-Netzwerk, IO zu Netzwerk seriell, Infrarot-Steuerung, Infrarot-Lernen

Unterstützt mehrere Baudraten

Jeder Port kann die Weiterleitung von bis zu 30 Paketen unterstützen

Weiterleitungsausgabesteuerung, kann eine Vielzahl von Peripheriegeräten steuern und eine eigene Schnittstelle entwickeln

Unterstützen Sie das Infrarot-Lernen

Mit Stromsparfunktion
