Produktübersicht

Dieses professionelle Hochleistungsschaltgerät verwaltet Audio- und Videosignale effektiv und eignet sich daher ideal für eine Vielzahl von Anwendungen, darunter Rundfunk- und Fernsehprojekte, Multimedia-Konferenzsäle, Großbildschirme, Fernsehunterricht und Befehls-/Kontrollzentren.

Unterstützt verschiedene Signalformate, einschließlich CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT und optisch, und gewährleistet so eine nahtlose Umschaltung und Übertragung zwischen verschiedenen Ein-/Ausgabetypen

Merkmale

32-Eingangs- und 32-Ausgangs-Audio- und Videosignal-Schaltkartenschnittstelle;
Mit der Bus-Switching-Technologie kann jedes Signal nicht nur Punkt-zu-Punkt, sondern auch nur über einen Buskanal übertragen werden, wodurch eine Echtzeitanzeige aller Signalbilder gewährleistet wird.
Die Frequenz- und Zeilenverdopplungstechnologie kann die Anzeige von Bildsignalen durch Verdoppelung von Zeile und Frequenz verbessern;
Nahtloses Cross-Switching, ohne schwarzen Bildschirm, hängengebliebenen Bildschirm, Jitter, Tearing usw. während des Umschaltvorgangs;
Es stehen mehrere Signaltypen zur Verfügung: CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT, optisch;
Die Auflösung ist einstellbar und unterstützt bis zu 4096 x 2160P@60Hz;
Unterstützt das Schließen oder Öffnen einzelner oder vollständiger Ausgangskanäle;
Die nahtlose Eingabekarte unterstützt die Bildschirmanzeigefunktion „OSD Custom Character Overlay“, mit der benutzerdefinierte chinesische Inhalte auf jedem Eingabekanal oben links, unten links, oben rechts, unten rechts usw. überlagert und angezeigt werden können, und die Zeichenfarbe kann eingestellt werden ;
Unterstützt serielle RS232-Schnittstelle, TCP/IP-Netzwerk, Frontplattensteuerung, offenes Steuerprotokoll;
Unterstützt die Steuerung der GUI-Benutzeroberfläche und ein humanisiertes Design.
Ändern und Anpassen von EDID-Informationen;
Unterstützt die Statusabfragefunktion für den aktuellen Geräteeingang und -ausgang.
Unterstützt das Speichern und Aufrufen mehrerer Szenen.
Der Signalanschluss unterstützt Hot-Plugging.

Beliebte label: 32x32 hybride modulare Videomatrix, China 32x32 hybride modulare Videomatrix Hersteller, Lieferanten, Fabrik

Gastgeber
beschreiben	Unterstützt bis zu 32 Eingangs- und 32 Ausgangs-Audio- und Videosignal-Schaltkartenschnittstellen, unterstützt Hot-Swapping
Kontrolle
Serieller Steueranschluss	DB9 RS232-Buchse
Pin-Konfiguration	Pin 2 TX, Pin 3 RX, Pin 5 GND
Panel-Chassis-Struktur	Steckbares Signal, 8 Eingangskartensteckplätze können mit 8 Signaleingangskarten eingesetzt werden, 8 Ausgangskartensteckplätze können mit 8 Signalausgangskarten eingesetzt werden
Bedienelemente auf der Vorderseite	Taste
konventionell
Betriebstemperatur	-0-+50 Grad
Relative Luftfeuchtigkeit	10%-90%
Stromversorgung	AC 100-240V, 50/60 Hz, Host-Leerlaufstromverbrauch 60 W, ohne Platine
Gehäusegröße (mm)
VMC{{0}}: 436,6L x 320,0B x 221,5H

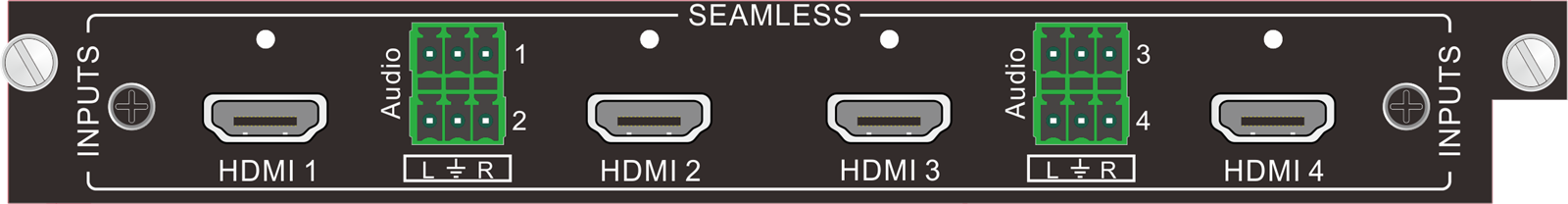

Eingangssignalkarte-VMC-4I-HD-4K

Eingangssignal	4-Kanal HDMI-Signal, 4-Kanal analoges Audiosignal	Stromverbrauch	12.5W
Eingangsanschlüsse	Typ A 19-Pin-Buchse, 3-Pin-steckbarer Klemmenblock	Farbtiefe	8bit
Signaltyp	HDMI, DVI-D, automatische Erkennung der Eingangssignale	Bandbreite	10,2 Gbit/s
Temperatur	0 Grad - +50 Grad	Luftfeuchtigkeit	10% - 90%
Auflösung	Maximale Eingangsauflösung 4096 x 2160P bei 60 Hz, eingangsadaptiv
Audioformat	Integriertes Audio unterstützt die Formate PCM, Dobly Digital, DTS und DTS-HD, externes Audio unterstützt das PCM-Format
Standard	Unterstützt HDMI1.4, HDCP2.2
EDID-Management	Unterstützt die EDID-Lernfunktion
Weitere Funktionen	Unterstützt Chroma-, Helligkeits-, Kontrast-, Farbtemperatur- und Schärfewerteinstellungen, unterstützt die Zeichenüberlagerungsfunktion und Hot-Plug

Eingangssignalkarte-VMC-4I-OF

Eingangssignal	4-Kanal-Glasfasersignal, automatische Eingangssignalerkennung	Stromverbrauch	24W
Eingangsanschlüsse	Glasfasermodul	Datentypen	DVI/HDMI
Höchstsatz	10,2 Gbit/s	Relative Luftfeuchtigkeit	10%-90%
Temperatur	0 Grad -+50 Grad	Farbtiefe	8 Bit, 10 Bit, 12 Bit, 16 Bit
Glasfasermodul
Schnittstellenspezifikationen	LC-Schnittstelle
Glasfasersignal	9 einstellbare Auflösungen, die höchste Eingangsauflösung beträgt 4096 x 2160 bei 30 Hz
Übertragungsentfernung	Muss mit einem Glasfasersender/-empfänger verwendet werden, 4096 x 2160 bei 30 Hz, maximale Übertragungsentfernung für Singlemode-Glasfaser beträgt 2 km, Multimode beträgt 300 m
Maximale Datenrate	10,2 Gbit/s
andere
Funktion	Unterstützt Zeichen-Overlay-Funktion und Hot-Swap

Eingangssignalkarte-VMC-4I-HBT

Videoeingang
Eingangssignal	4-Kanal-HDBT-Signal, automatische Eingangssignalerkennung	Eingangspegel	TMDS 2,9 V-3,3 V
Eingangsanschlüsse	RJ45, mit gelb-grüner zweifarbiger Kontrollleuchte	Eingangsimpedanz	Differenzleitung 100Ω
Stromverbrauch	21W
Audioeingang
Eingangssignal	4-Kanal-Stereosignal	Eingangsanschlüsse	3,5-mm-Audiobuchse
Eingangsimpedanz	75Ω	Frequenzgang	20Hz-20KHz
Kontrolle
Steuersignal	4-Weg RS232-Steuersignal	Steuerport	3-Pin-steckbarer Klemmenblock
Protokoll	Unterstützt RS232-Protokoll, unterstützt IR, RS232 bidirektionale transparente Übertragung
konventionell
Gewinnen	0 dB	Bandbreite	10,2 Gbit/s
Auflösung	Unterstützt bis zu 1920×1080@60Hz	Übersprechen	<-50dB@5MHz
Übertragungsentfernung	1080p Weniger als oder gleich 70 m	Wechselrate	200 ns (maximal)
Betriebstemperatur	-10 Grad -+40 Grad	Relative Luftfeuchtigkeit	10%-90%
Audioformat	Integriertes Audio unterstützt die Formate PCM, Dobly Digital, DTS und DTS-HD, externes Audio unterstützt das PCM-Format
HDMI-Standard	Unterstützt HDMI1.4a
EDID, HDCP	Unterstützt manuelle EDID-Verwaltung, kompatibel mit HDCP1.4
Weitere Funktionen	Unterstützt Einstellungen für Chromatizität, Helligkeit, Kontrast, Farbtemperatur und Schärfewerte, Zeichenüberlagerungsfunktion, Hot-Plug und externe PoH-Stromversorgungsfunktion

Eingangssignalkarte-VMC-2I-HBT-4K

Videoeingang
Eingangssignal	2 -Kanal HDBT-Signal, automatische Eingangssignalerkennung	Eingangspegel	TMDS 2,9 V-3,3 V
Eingangsanschlüsse	RJ45, mit gelb-grüner zweifarbiger Kontrollleuchte	Eingangsimpedanz	Differenzleitung 100Ω
Stromverbrauch	21W
Audioeingang
Eingangssignal	2--Wege-Stereosignal	Eingangsanschlüsse	3,5-mm-Audiobuchse
Eingangsimpedanz	75Ω	Frequenzgang	20Hz-20KHz
Kontrolle
Steuersignal	2- Weg RS232-Steuersignal	Steuerport	3-Pin-steckbarer Klemmenblock
Protokoll	Unterstützt RS232-Protokoll, unterstützt IR, RS232 bidirektionale transparente Übertragung
konventionell
Gewinnen	0 dB	Bandbreite	10,2 Gbit/s
Auflösung	Unterstützt bis zu 4096 x 2160P bei 30 Hz	Übersprechen	<-50dB@5MHz
Übertragungsentfernung	1080p Weniger als oder gleich 70 m	Wechselrate	200 ns (maximal)
Betriebstemperatur	-10 Grad -+40 Grad	Relative Luftfeuchtigkeit	10%-90%
Audioformat	Integriertes Audio unterstützt die Formate PCM, Dobly Digital, DTS und DTS-HD, externes Audio unterstützt das PCM-Format
HDMI-Standard	Unterstützt den HDMI1.4-Standard
EDID, HDCP	Unterstützt die manuelle Verwaltung von EDID, unterstützt HDCP2.2 und ist abwärtskompatibel
Weitere Funktionen	Unterstützt Einstellungen für Chromatizität, Helligkeit, Kontrast, Farbtemperatur und Schärfewerte, Zeichenüberlagerungsfunktion, Hot-Plug und externe PoH-Stromversorgungsfunktion

Eingangssignalkarte-VMC-4I-DV

Eingangssignal	4-way DVI-Signal	Eingangspegel	TMDS 2,9 V-3,3 V
Eingangsanschlüsse	Weiblicher Port DB24+5	Eingangsimpedanz	75Ω
Stromverbrauch	10W
konventionell
Gewinnen	0 dB	Bandbreite	Maximale Datenrate 4,95 Gbit/s
Videosignal	DVI, HDMI, VGA, C-VIDEO, YPbPr, automatische Erkennung der Eingangssignale	Maximale Zeitverzögerung	5nS(±1nS)
Datentypen	8bit	Übersprechen	<-50dB@5MHz
Wechselrate	200 ns (maximal) Übersprechen	Auflösung	Unterstützt bis zu 1920× 1200 @60Hz
Audioformat	Integriertes Audio unterstützt die Formate PCM, Dobly Digital, DTS und DTS-HD, externes Audio unterstützt das PCM-Format
Audio-Abtastrate	32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K
EDID- und DDC-Management	Unterstützt Extended Display Identification (EDID) und Display Data Channel (DDC) unter Verwendung der DVI- und HDMI-Standards
HDCP-Management	Unterstützt High-bandwidth Digital Content Protection (HDCP) und nutzt die Standards DVI und HDMI1.3
Weitere Funktionen	Unterstützt Einstellungen für Chromatizität, Helligkeit, Kontrast, Farbtemperatur und Schärfewerte, Zeichenüberlagerungsfunktion und Hot-Plug

Eingangssignalkarte-VMC-4I-HD

Eingangssignal	4-Kanal HDMI-Signal (kompatibel mit DVI), 4-Kanal analoges Audiosignal	Stromverbrauch	10W
Eingangsanschlüsse	Typ A 19-Pin-Buchse, 3-Pin-steckbarer Klemmenblock	Farbtiefe	8 & 10 & 12 Bit
Signaltyp	HDMI, DVI-D, automatische Erkennung der Eingangssignale	Bandbreite	6,75 Gbit/s
Temperatur	0 Grad - +50 Grad	Luftfeuchtigkeit	10% - 90%
Standard	Unterstützt HDMI1.3, kompatibel mit HDCP-Standard	Auflösung	Unterstützt bis zu 1920×1080@60Hz
Audioformat	Integriertes Audio unterstützt die Formate PCM, Dobly Digital, DTS und DTS-HD, externes Audio unterstützt das PCM-Format
EDID- und DDC-Management	Unterstützt Extended Display Identification (EDID) und Display Data Channel (DDC) unter Verwendung der DVI- und HDMI-Standards
Weitere Funktionen	Unterstützt Einstellungen für Chromatizität, Helligkeit, Kontrast, Farbtemperatur und Schärfewerte, Zeichenüberlagerungsfunktion und Hot-Plug

Eingangssignalkarte-VMC-4I-VG

Videoeingang
Eingangssignal	4-way VGA-Signal		Kopplungseingang	Nur AC-Kopplung
Eingangsanschlüsse	15-Pin-D-Typ-Buchse		Eingangspegel	{{0}}.5-2.0Vp-p
Eingangsimpedanz	75Ω
Audioeingang
Eingangssignal		4 Kanäle mit analogen Audiosignalen		Audioeingangsimpedanz	>10KΩ
Eingangsanschlüsse		3-Pin-steckbarer Klemmenblock		Eingangsimpedanz	75Ω
Frequenzgang		20Hz-20KHz
konventionell
Gewinnen	0 dB		Bandbreite	YPbPr: 170 MHz; C-VIDEO: 150 MHz; VGA: 170 MHz
Wechselrate	200 ns (maximal)		Übersprechen	<-50dB@5MHz
Videosignal	VGA (RGBHV), YPbPr, C-VIDEO, automatische Erkennung der Eingangssignale
Chroma-Raum	Unterstützt die Anpassung des Farbraums: YCBCR\RGB			Auflösung	Unterstützt bis zu 1920 x 1200 bei 60 Hz
Stromverbrauch	12W
Weitere Funktionen	Unterstützt Einstellungen für Chromatizität, Helligkeit, Kontrast, Farbtemperatur und Schärfewerte; Zeichenüberlagerungsfunktion; Hot-Plug; Automatische Korrektur des VGA-Signaleingangs; Wiederherstellung der Werkseinstellungen eines einzelnen Ports

Eingangssignalkarte-VMC-4I-AV

Eingangssignal		4-Kanal CVBS-Signal, 4-Kanal analoges Audiosignal		Unterstützte Audioformate		Stereo
Eingangsanschlüsse		BNC-Stecker, 3-poliger steckbarer Klemmenblock		Standard		Unterstützt PAL- und NTSC-Formate
Stromverbrauch		11W		Auflösung		7 einstellbare Stufen, bis zu 1920×1080@60Hz
konventionell
Audio-Geräuschboden		-80dB		Maximale Audioverzerrung		2.0V
Betriebstemperatur		0 Grad - +50 Grad		Relative Luftfeuchtigkeit		10% - 90%
Bandbreite		6,75 Gbit/s		Automatische Zeilenskalierungsfunktion		Unterstützung
Weitere Funktionen		Unterstützt Einstellungen für Chroma, Helligkeit, Kontrast, Farbtemperatur und Schärfe; Zeichenüberlagerungsfunktion; Hot-Plug
	Eingangssignalkarte-VMC-4I-SD

	Eingangssignal		4-Kanal-SDI-Signal (jeweils mit einem SDI-Schleifenausgang)		Eingangspegel		TMDS 2,9 V-3,3 V
	Eingangsanschlüsse		BNC-Anschlüsse		Eingangsimpedanz		75Ω
	Videosignal		SDI, HD-SDI, 3G-SDI, automatische Identifizierung von Eingangssignalen		Stromverbrauch		14W
	konventionell
	Farbtiefe		8&10&12bit		Arbeitsabstand		1080p Weniger als oder gleich 100 m (bitte hochwertiges Kabel verwenden)
	Bandbreite		6,75 Gbit/s		Maximale Auflösung		1080p@60Hz
	Betriebstemperatur		0 Grad - +50 Grad		Relative Luftfeuchtigkeit		10% - 90%
	Linienverdopplungsfunktion		Unterstützung		Auflösung		Unterstützt bis zu 1920×1080@60Hz;
	Weitere Funktionen		Unterstützt Einstellungen für Chroma, Helligkeit, Kontrast, Farbtemperatur und Schärfe; Zeichenüberlagerungsfunktion; Hot-Plug

Eingangssignalkarte-VMC-4I-HV

Eingangssignal	2-way HDMI-Signal (kompatibel mit DVI); 2-way VGA-Signal; 4-Kanal-Stereo-Audiosignal		Stromverbrauch	12W
Eingangsanschlüsse	Typ A 19-poliger Buchsenstecker; 15-Pin-D-Typ-Buchse; 3-Pin-steckbarer Klemmenblock
Auflösung	Unterstützt bis zu 1920×1080@60Hz
konventionell
HDMI-Anschluss:
Farbtiefe	8 & 10 & 12 Bit		Signaltyp	HDMI, DVI-D, automatische Erkennung der Eingangssignale
Bandbreite	6,75 Gbit/s		Temperatur	0 Grad - +50 Grad
Luftfeuchtigkeit	10% - 90%
Audioformat	Integriertes Audio unterstützt die Formate PCM, Dobly Digital, DTS und DTS-HD, externes Audio unterstützt das PCM-Format
Standard	Unterstützt HDMI1.3, kompatibel mit HDCP-Standard
EDID- und DDC-Management	Unterstützt Extended Display Identification (EDID) und Display Data Channel (DDC)
VGA-Anschluss:
Kopplungseingang	Nur AC-Kopplung	Eingangspegel			{{0}}.5-2.0Vp-p
Eingangsimpedanz	75Ω	Frequenzgang			20Hz-20KHz
Gewinnen	0 dB	Übersprechen			<-50dB@5MHz
Wechselrate	200 ns (maximal)	Chroma-Raum			Unterstützt die Anpassung von YCBCR\RGB
Videosignal	VGA (RGBHV), YPbPr, C-VIDEO, automatische Erkennung der Eingangssignale
Weitere Funktionen	Unterstützt die automatische Korrektur des VGA-Signaleingangs und das Zurücksetzen auf die Werkseinstellungen eines einzelnen Ports
Funktion	Unterstützt Hot-Plug und Unplug, unterstützt Chroma-, Helligkeits-, Kontrast-, Farbtemperatur- und Schärfewerteinstellungen und unterstützt die Zeichenüberlagerungsfunktion

Ausgangssignalkarte-VMC-4O-HD-4K

Ausgangssignal	4-Kanal HDMI-Signal, 4-Kanal analoges Audiosignal	Stromverbrauch	12.5 W
Ausgangsanschlüsse	Typ A 19-Pin-Buchse, 3-Pin-steckbarer Klemmenblock	Farbtiefe	8bit
konventionell
Signaltyp	HDMI, DVI-D	Bandbreite	10,2 Gbit/s
Temperatur	0 Grad - +50 Grad	Luftfeuchtigkeit	10% - 90%
Auflösung	8 einstellbare Stufen, bis zu 4096 x 2160 bei 60 Hz
Audioformat	Integriertes Audio unterstützt die Formate PCM, Dobly Digital, DTS und DTS-HD, externes Audio unterstützt das PCM-Format
Standard	Unterstützt HDMI1.4, HDCP2.2
EDID- und DDC-Management	Unterstützt EDID-Lernfunktion und DDC-Kommunikation
Weitere Funktionen	Unterstützt die Einstellung des Ausgabeformats, die unabhängige Audiosignalübertragung und Hot-Plugging über Befehle

Ausgangssignalkarte-VMC-4O-OF

Ausgangssignal	4-Wege-Glasfasersignal	Stromverbrauch	32W
Ausgangsanschlüsse	Glasfasermodul	Höchstsatz	10,2 Gbit/s
Datentypen	DVI/HDMI	Temperatur	0 Grad -+50 Grad
Relative Luftfeuchtigkeit	10%-90%	Farbtiefe	8 Bit, 10 Bit, 12 Bit, 16 Bit
Auflösung	Unterstützt 36 einstellbare Auflösungen mit der höchsten Ausgabeauflösung von 4K bei 30 Hz
Glasfasermodul
Schnittstellenspezifikationen	LC-Schnittstelle
Glasfasersignal	Die maximale Übertragungsentfernung von Singlemode-Glasfasern beträgt 2 km und die von Multimode 300 M
Übertragungsentfernung	4K30-Übertragungsentfernung: Singlemode-Glasfaser hat eine maximale Übertragungsentfernung von 2 km und Multimode beträgt 300 m
Weitere Funktionen
Unterstützt die Einstellung des Ausgabeformats durch Anweisungen, unterstützt Hot-Plug und Unplug

Ausgangssignalkarte-VMC-4O-HBT

Videoausgabe
Ausgangssignal	4-Kanal HDBT-Signal	Ausgangspegel	TMDS 2,9 V-3,3 V
Ausgangsanschlüsse	RJ45, mit gelb-grüner zweifarbiger Kontrollleuchte	Ausgangsimpedanz	Differenzleitung 100Ω
Stromverbrauch	21W
Audioausgabe
Ausgangssignal	4-Kanal-Stereosignal	Ausgangsanschlüsse	3,5-mm-Audiobuchse
Ausgangsimpedanz	75Ω	Frequenzgang	20Hz-20KHz
Kontrolle
Steuersignal	4-Weg RS232-Steuersignal	Steuerport	3-Pin-steckbarer Klemmenblock
Protokoll	Unterstützt das RS232-Protokoll
konventionell
Gewinnen	0 dB	Bandbreite	10,2 Gbit/s
Auflösung	Unterstützt bis zu 1080p nahtlos	Übersprechen	<-50dB@5MHz
Übertragungsentfernung	1080p Weniger als oder gleich 70 m	Wechselrate	200 ns (maximal)
Betriebstemperatur	-10 Grad -+40 Grad	Relative Luftfeuchtigkeit	10%-90%
Audioformat	Integriertes Audio unterstützt die Formate PCM, Dobly Digital, DTS und DTS-HD, externes Audio unterstützt das PCM-Format
HDMI-Standard	Unterstützt HDMI1.4, kompatibel mit HDCP 2.2
EDID- und DDC-Management	Unterstützt die manuelle EDID-Verwaltung und die DDC-Kommunikationsfunktion
Auflösung	Unterstützt 36 einstellbare Auflösungen mit der höchsten Ausgabeauflösung von 1920 x 1080 bei 60 Hz
Übertragungsentfernung	1920×1080P60Hz Übertragungsreichweite bis zu 70 Meter
Weitere Funktionen	Unterstützt die Einstellung des Ausgabeformats, der Hot-Plug-Funktion und der externen PoH-Stromversorgungsfunktionen über Befehle

Ausgangssignalkarte-VMC-2O-HBT-4K

Videoausgabe
Ausgangssignal	2- Weg HDBT-Signal	Ausgangspegel	TMDS 2,9 V-3,3 V
Ausgangsanschlüsse	RJ45, mit gelb-grüner zweifarbiger Kontrollleuchte	Ausgangsimpedanz	Differenzleitung 100Ω
Stromverbrauch	21W
Audioausgabe
Ausgangssignal	2--Wege-Stereosignal	Ausgangsanschlüsse	3,5-mm-Audiobuchse
Ausgangsimpedanz	75Ω	Frequenzgang	20Hz-20KHz
Kontrolle
Steuersignal	4-Weg RS232-Steuersignal	Steuerport	3-Pin-steckbarer Klemmenblock
Protokoll	Unterstützt das RS232-Protokoll
konventionell
Gewinnen	0 dB	Bandbreite	10,2 Gbit/s
Auflösung	Unterstützt bis zu 4096 x 2 160@30 Hz	Übersprechen	<-50dB@5MHz
Übertragungsentfernung	1080p Weniger als oder gleich 70 m, 4K Weniger als oder gleich 40 M	Wechselrate	200 ns (maximal)
Betriebstemperatur	-10 Grad -+40 Grad	Relative Luftfeuchtigkeit	10%-90%
Audioformat	Integriertes Audio unterstützt die Formate PCM, Dobly Digital, DTS und DTS-HD, externes Audio unterstützt das PCM-Format
HDMI-Standard	Unterstützt HDMI1.4, kompatibel mit HDCP 2.2
EDID- und DDC-Management	Unterstützt die manuelle EDID-Verwaltung und die DDC-Kommunikationsfunktion
Auflösung	Unterstützt 36 einstellbare Auflösungen mit der höchsten Ausgabeauflösung von 4096 x 2 160@ 30 Hz
Übertragungsentfernung	Unterstützt 4K bis zu 40 m Entfernung, 1080p bis zu 70 m
Weitere Funktionen	Unterstützt die Einstellung des Ausgabeformats, der Hot-Plug-Funktion und der externen PoH-Stromversorgungsfunktionen über Befehle

Ausgangssignalkarte-VMC-4O-DV

Ausgangssignal	4-way DVI-Signal	Ausgangspegel	TMDS 2,9 V-3,3 V
Ausgangsanschlüsse	Weiblicher Port DB24+5	Ausgangsimpedanz	75Ω
Stromverbrauch	6W

konventionell
Gewinnen	0 dB	Bandbreite	4,95 Gbit/s
Videosignal	DVI, HDMI, VGA, C-VIDEO, YPbPr	Maximale Zeitverzögerung	5nS(±1nS)
Datentypen	8bit	Übersprechen	<-50dB@5MHz
Auflösung	36 einstellbare Stufen, bis zu 1920×1200@60Hz	Wechselrate	200 ns (maximal) Übersprechen
Audioformat	Integriertes Audio unterstützt die Formate PCM, Dobly Digital, DTS und DTS-HD, externes Audio unterstützt das PCM-Format
Audio-Abtastrate	32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K
EDID- und DDC-Management	Unterstützt Extended Display Identification (EDID) und Display Data Channel (DDC) unter Verwendung der DVI- und HDMI-Standards
HDCP-Management	Unterstützt High-bandwidth Digital Content Protection (HDCP) und nutzt die Standards DVI und HDMI1.3
Weitere Funktionen	Unterstützt das Festlegen des Ausgabeformats und Hot-Plugging über Befehle

Ausgangssignalkarte-VMC-4O-HD

Ausgangssignal	4-Kanal HDMI-Signal (kompatibel mit DVI), 4-Kanal analoges Audiosignal	Stromverbrauch	8W
Ausgangsanschlüsse	Typ A 19-Pin-Buchse, 3-Pin-steckbarer Klemmenblock	Farbtiefe	8bit
Signaltyp	HDMI, DVI-D	Bandbreite	6,75 Gbit/s
Temperatur	0 Grad - +50 Grad	Luftfeuchtigkeit	10% - 90%
Auflösung	36 einstellbare Auflösungen, bis zu 1920×1200@60Hz
Audioformat	Integriertes Audio unterstützt die Formate PCM, Dobly Digital, DTS und DTS-HD, externes Audio unterstützt das PCM-Format
Standard	Unterstützt HDMI1.3, kompatibel mit HDCP
EDID- und DDC-Management	Unterstützt die EDID-Lernfunktion und zeigt den Datenkanal (DDC) an.
Weitere Funktionen	Unterstützt die Einstellung des Ausgabeformats über Anweisungen und unterstützt Hot-Plug

Ausgangssignalkarte-VMC-4O-VG

Videoausgabe
Ausgangssignal	4-way VGA-Signal	Schaltertyp	Vertikaler Abstand
Ausgangsanschlüsse	15-Pin-D-Typ-Buchse	Ausgangspegel	{{0}}.5-2.0Vp-p
Ausgangsimpedanz	75Ω	Auflösung	36 einstellbare Auflösungen, bis zu 1920×1200@60Hz
Signaltyp	Unterstützt VGA-, YPBPR- und C-VIDEO-Signalformate
Audioausgabe
Ausgangssignal	4 Kanäle mit analogen Audiosignalen	Ausgangsimpedanz	75Ω
Ausgangsanschlüsse	3-Pin-steckbarer Klemmenblock	Frequenzgang	20Hz-20KHz
konventionell
Gewinnen	0 dB	Wechselrate	200 ns (maximal)
Übersprechen	<-50dB@5MHz	Stromverbrauch	6W
Weitere Funktionen	Unterstützt das Festlegen des Ausgabeformats und Hot-Plugging über Befehle

Ausgangssignalkarte-VMC-4O-AV

Ausgangssignal	4-Kanal CVBS-Signal, 4-Kanal analoges Audiosignal	Auflösung	480I und 576I zwei Auflösungen sind einstellbar
Ausgangsanschlüsse	BNC-Stecker, 3-poliger steckbarer Klemmenblock	Ausgabe-Audioformat	Stereo
Stromverbrauch	9W	Übertragungsentfernung	Weniger als oder gleich 100 m (bitte hochwertiges Kabel verwenden)
konventionell
Audio-Geräuschboden	-80dB	Maximale Audioverzerrung	2.0V
Betriebstemperatur	0 Grad - +50 Grad	Relative Luftfeuchtigkeit	10% - 90%
Bandbreite	6,75 Gbit/s	Standard	Unterstützt PAL- und NTSC-Formate
Weitere Funktionen	Unterstützt das Festlegen des Ausgabeformats und Hot-Plugging über Befehle

Ausgangssignalkarte-VMC-4O-SD

Ausgangssignal	4-Kanal-SDI-Signal (jeweils mit einem SDI-Schleifenausgang)	Ausgangspegel	TMDS 2,9 V-3,3 V
Ausgangsanschlüsse	BNC-Anschlüsse	Ausgangsimpedanz	75Ω
Videosignal	SDI, HD-SDI, 3G-SDI	Stromverbrauch	15W
Auflösung	7 einstellbare Auflösungen, bis zu 1920×1200@60Hz
konventionell
Farbtiefe	8&10&12bit	Arbeitsabstand	1080p Weniger als oder gleich 100 m (bitte hochwertiges Kabel verwenden)
Bandbreite	6,75 Gbit/s	Maximale Auflösung	1080p@60Hz
Betriebstemperatur	0 Grad - +50 Grad	Relative Luftfeuchtigkeit	10% - 90%
Weitere Funktionen	Unterstützt das Festlegen des Ausgabeformats und Hot-Plugging über Befehle

Ausgangssignalkarte-VMC-4O-HV

Ausgangssignal	2-way HDMI-Signal (kompatibel mit DVI); 2-way VGA-Signal; 4-Kanal-Stereo-Audiosignal	Stromverbrauch	8W
Ausgangsanschlüsse	Typ A 19-poliger Buchsenstecker; 15-Pin-D-Typ-Buchse; 3-Pin-steckbarer Klemmenblock
Auflösung	36 einstellbare Auflösungen, bis zu 1920×1200@60Hz
konventionell
HDMI-Anschluss:
Farbtiefe	8 Bit	Signaltyp	HDMI, DVI-D
Bandbreite	6,75 Gbit/s	Temperatur	0 Grad - +50 Grad

Luftfeuchtigkeit	10% - 90%
Audioformat	Integriertes Audio unterstützt die Formate PCM, Dobly Digital, DTS und DTS-HD, externes Audio unterstützt das PCM-Format
Standard	Unterstützt HDMI1.3, kompatibel mit HDCP
EDID- und DDC-Management	Unterstützt die EDID-Lernfunktion und die DDC-Kommunikationsfunktion
VGA-Anschluss:
Ausgangspegel	{{0}}.5-2.0Vp-p	Ausgangsimpedanz	75Ω
Signaltyp	VGA, YPBPR, C-VIDEO
Schaltertyp	Vertikaler Abstand	Frequenzgang	20Hz-20KHz
Gewinnen	0 dB	Übersprechen	<-50dB@5MHz
Wechselrate	200 ns (maximal)
Bandbreite	YPbPr: 170 MHz; C-VIDEO: 150 MHz; VGA: 170 MHz
Videosignal	VGA (RGBHV), YPbPr, S-VIDEO, C-VIDEO
andere
Unterstützt das Festlegen des Ausgabeformats und Hot-Plugging über Befehle

Signalvorschaukarte-VMC-4P-OB

Schnittstelle	2 RJ45-Anschlüsse	Vorschaufunktion	Kann 4 Videoquellen gleichzeitig in der Vorschau anzeigen
Protokolle und Standards	H.264-Kodierungstechnologie, Standard-RTSP-Protokoll	Stromverbrauch	15W
Auflösung	Die Auflösung jedes Videowiedergabekanals kann 720p erreichen und die Vorschauauflösung kann über Befehle geändert werden
Kontrolle	Unterstützt Matrixsteuerung, unterstützt Power-Off-Memory-Funktion

IP-Decoderkarte-VMC-4I-IP

Schnittstelle	2 RJ45-Anschlüsse	Dekodierungsfunktion	Unterstützt 41080P@60Hz, 81080P@30Hz, 16*720P@30Hz Dekodierung
Audio-Interface	Audioeingang 1/2/3/4: reservierte externe Audioschnittstelle	Stromverbrauch	1 3 W
Auflösung	Unterstützt den TCP-Zugriff rtsp/rtp/rtpo	andere	Mit Ausschaltspeicher
Kontrolle	Unterstützt das Onvif2.6-Protokoll, unterstützt die Onvif-Geräteidentifikation, unterstützt den Onvif-Protokoll-Stream-Zugriff und unterstützt die Onvif-PTZ-Steuerung

HDMI-Signal 70 m HDBaseT-Sender-VHBT-HD-70T

Zur Verwendung mit einer HDBaseT-Eingangskarte und einer 4K-HDBaseT-Eingangskarte
eingeben	1-Weg HDMI	Eingangsanschlüsse	Typ A 19-poliger Buchsenstecker
Ausgabe	1 -way HDBaset	Ausgangsanschlüsse	RJ-45-Terminals
Steuerschnittstelle	1 Kanal IR IN, 1 Kanal IR OUT, 1 bidirektionales RS232	Steuerfunktionen	Unterstützt CEC, IR, RS232 bidirektionale transparente Übertragung
Standard	Entspricht den Standards HDCP2.2 und HDMI1.4	Auflösung	Unterstützt bis zu 3840×2160@30Hz
Betriebstemperatur	0~50 Grad	Luftfeuchtigkeit	10% ~ 90%
Maximaler Stromverbrauch	14W	Abmessungen (mm)	115L x 109W x 16.2H
Übertragungsentfernung	1920×1080P60Hz Übertragungsentfernung bis zu 70 Meter, 3840×2160@30Hz Übertragungsentfernung bis zu 40 Meter
andere	Unterstützt bidirektionale PoC-Funktion und RS232-Firmware-Upgrade

HDMI-Signal 70 m HDBaseT-Receiver-VHBT-HD-70R

Verwendung mit HDBaseT-Ausgabekarte, 4K HDBaseT-Ausgabekarte
eingeben	1 -way HDBaset	Eingangsanschlüsse	Typ A 19-poliger Buchsenstecker
Ausgabe	1-Weg HDMI	Ausgangsanschlüsse	RJ-45-Terminals
Steuerschnittstelle	1 Kanal IR IN, 1 Kanal IR OUT, 1 bidirektionales RS232	Steuerfunktionen	Unterstützt CEC, IR, RS232 bidirektionale transparente Übertragung
Standard	Entspricht den Standards HDCP2.2 und HDMI1.4	Auflösung	Unterstützt bis zu 3840×2160@30Hz
Betriebstemperatur	0~50 Grad	Luftfeuchtigkeit	10% ~ 90%
Maximaler Stromverbrauch	14W	Abmessungen (mm)	115L x 109W x 16.2H
Übertragungsentfernung	1920×1080P60Hz Übertragungsentfernung bis zu 70 Meter, 3840×2160@30Hz Übertragungsentfernung bis zu 40 Meter
andere	Unterstützt bidirektionale PoC-Funktion und RS232-Firmware-Upgrade

32x32 Hybrid-Modular-Videomatrix

Produktübersicht

Merkmale

Das könnte dir auch gefallen

Anfrage senden
