Premium-Klassenzimmerterminal für Aufzeichnung und Übertragung

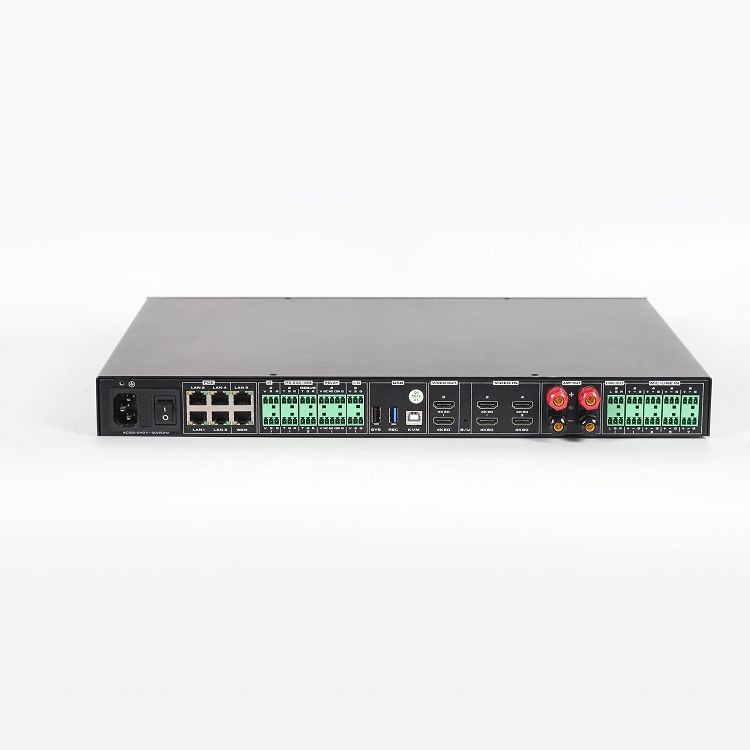

Das intelligente Bildungsterminal TCN108P RO verfügt über einen neu verbesserten Hochleistungs-Verarbeitungschip. Es handelt sich um ein intelligentes Endgerät, das digitale Audioverarbeitung, Videomatrix, zentrale Lernsteuerung, Medienverarbeitung, Videointeraktion, IoT-Steuerung, Boutique-Aufzeichnung und -Übertragung, POE-Switch und andere Funktionsmodule integriert. Der Host verfügt über RS-232, RS-485, RELAY, I/O, Infrarot I/R, USB, Leistungsverstärkeranschluss, MIC/LINE IN-Eingang (unterstützt Phantomspeisung), Phoenix Head Stereo LINE OUT, HDMI, LAN-Port, WAN-Port und andere umfangreiche physische Ein- und Ausgangsschnittstellentypen, die zu verschiedenen Audio- und Videogeräten sowie Umgebungskontrollgeräten passen, um den Anforderungen der Unterrichtsinformatisierung im Anwendungsszenario des Boutique-Aufzeichnungs- und Rundfunkklassenzimmers gerecht zu werden.

Videoeingang:4 HDMI-Schnittstellen (HDMI1- und HDMI3-Eingänge unterstützen 4K30, wenn der Regisseurmodus nicht aktiviert ist), der lokale IP-Netzwerkkamerazugriff unterstützt nicht weniger als 16 Kanäle und die Netzwerkweiterleitung unterstützt nicht weniger als 4 Kanäle;

Videoausgabe:2 HDMI-Schnittstellen;

Audioeingang:8-Kanal-Phoenix-Terminaleingänge, unterstützen 48-V-Phantomspeisung, MIC-Eingang und linearen Line-In-Eingang adaptiv;

Audioausgabe:2 Paar Line-OUT-Phoenix-Anschlüsse für Stereoausgang (L/R kann Audioquelle unabhängig ausgeben), 2-Kanal-Digitalverstärkerausgänge mit 100 W bei 8 Ohm;

Steuerport:3 x RS-232/RS-485, 2 x RELAY, 2 x I/O, 2 x Infrarot-IR, 1 x Debugging-Port;

Gigabit-Netzwerk-Switch:1 WAN-Port, 5 LAN-Ports, VLAN kann geteilt werden, LAN1-LAN4 unterstützt POE-Stromversorgung;

USB-Schnittstelle:2 x USB Typ-A, 1x USB Typ-B, unterstützt automatisches Kopieren aufgezeichneter Inhalte und Systemaktualisierung;

Festplatte:Eingebaute Standardfestplatte mit 2 TB;

Installation:Standardmäßige 19--Zoll-Rack-Installation, Höhe nicht mehr als 1 HE;

ZigBee-Gateway-Zugriff:Unterstützen Sie das Gateway beim Zugriff auf das Terminal über RJ45 und steuern Sie das IoT-Modul über das Bedienfeld.

Verbindung:Die Unterrichts-Tracking-Kamera ist über ein Netzwerkkabel mit dem Smart Education-Terminal verbunden und die Kamera wird über POE mit Strom versorgt.

Schaltertaste:Doppelte Netzschalter sorgen für Systemsicherheit: Hochleistungs-Softschalter auf der Vorderseite und Hochleistungs-Hartschalter auf der Rückseite.

• Unterstützt HDMI-Signal- und Netzwerk-RTSP-Stream-Signalzugriff, unabhängige Kodierung und Dekodierung jedes HDMI-Videos, 8-Kanal 1080P@30-Kodierung und 8-Kanal 1080P@30-Dekodierung; unterstützt H.265 und H.264;
• Die Videointeraktion hat eine maximale Anti-Netzwerk-Jitter-Fähigkeit von bis zu 600 ms und stellt so sicher, dass der reibungslose Ablauf interaktiver Anrufe grundsätzlich nicht beeinträchtigt wird, wenn Netzwerk-Jitter auftritt. Der maximale Haupt- und Sekundärstrom kann auf 8 Mbit/s eingestellt werden, die maximale Flusskontrolle beträgt das 20-fache, das I-Frame-Anforderungsintervall kann angepasst werden und der maximale Schwellenwert für die Decodierungsfehlertoleranz beträgt 100;
• Der Host verfügt über eine integrierte hybride Multi-Screen-Synthese, die verschiedene Videoumschaltungen, Zuweisungen, Untertitel-Overlays, Bildparameteranpassungen und Mosaikkonfigurationen unterstützt.
• Integrierte lokale Aufnahme- und Speicherfunktionen, die bis zu 6 Video- und Audioaufzeichnungskanäle unterstützen (Filmmodus und Ressourcenmodus); unterstützt die RTMP-Live-Streaming-Push-Funktion, und das Live-Streaming kann den mit dem lokalen Computer verbundenen Audio- und Videostream willkürlich auswählen; Aufgezeichnete Videos können bei Bedarf im WEB abgespielt oder über HDMI zur Dekodierung und Wiedergabe auf dem Display ausgegeben werden. unterstützt das Andocken an FTP-Plattformen von Drittanbietern, das Hochladen aufgezeichneter Kursunterlagen, die Upload-Zeit kann angepasst werden und die Aufnahmezeit kann für jeden Tag eingestellt werden (maximal 24 Stunden);
• Die aufgenommenen MP4-Dateien können vom W EB-Terminal heruntergeladen werden. Sie können wählen, ob Sie die Filmmodusdateien oder alle Dateien herunterladen möchten. Die aufgenommenen Dateien können nach Zeit und Aufnahmedauer sortiert werden. Sie können die Dateien auch direkt auf einen USB-Stick herunterladen.
• Integrierte Videoaufteilungs- und Synthesefunktion, die Einzelbildschirm-, Doppelbildschirm-, Dreibildschirm-, Neunbildschirm-, Sechzehnbildschirm- und andere Einzelbildschirm-/Bild-in-Bild-/Bild-aus-Bild-Synthese realisieren kann Untertitel-Overlay;
• Unterstützung des Zugriffs auf verteilte Steuerungssysteme, Unterstützung des Terminalzugriffs auf Bildvorschau, verteilte Visualisierungssteuerung und verteilte Bildschirmanzeige sowie Verwendung als verteilte Eingabe- und Ausgabeschnittstellenmaschine;
• Mischfunktion des Audioprozessormoduls: Unterstützt das Mischen von lokalem Audio, eingebettetem HDMI-Audio und Remote-Netzwerk-Audioströmen in die lokale Audioschnittstelle; unterstützt auch das Mischen von lokalem Audio, eingebettetem HDMI-Audio und Netzwerk-Audiostreams in das Netzwerk-Audiomodul;
• Audioverarbeitungsmodul, integrierte AFC-, ANS-, AEC-, AGC-Audioverarbeitungsalgorithmen, ausgestattet mit Expander-, Equalizer-, Kompressor-, Verzögerungs-, Limiter- und Vor- und Nachbearbeitungsmodulen; Mischeinstellungen, Unterstützung von MIC/LINE, HDMI, Netzwerk-Audioeingang, Audio-Routing, flexible Konfiguration von LINE OUT, HDMI OUT, Leistungsverstärker AMP OUT-Ausgang;
• Unterstützen Sie SIP-Dual-Stream-Videokonferenzgespräche, unterstützen Sie erweiterte Mehrpunkt-Videointeraktion und unterstützen Sie 1+3-Videointeraktion aus der Ferne für den Unterricht;
• Kommunikationsprotokolle: SIP, BFCP Dual Stream, RTSP, RTMP, TCP/IP, FTP, UDP, TLS;
• Unterstützung des automatischen Kopierens von Host-Aufzeichnungsdateien auf ein USB-Flash-Laufwerk, Unterstützung des Kopierens des neuesten Kurses und eines einwöchigen Kurses, erzwungenes Upgrade des USB-Flash-Laufwerksystems und Wiederherstellung der ursprünglichen Konfiguration;
• Das Web verfügt über eine integrierte automatische Sendestation, die automatische, halbautomatische und manuelle Sendemodi unterstützt. unterstützt PVW- und PGM-Bildschirmwechsel, Aufzeichnung, Pause und Stoppen von Vorgängen; Kamerabetrieb, Bildschirmsynthesebetrieb und Live-Übertragungsstart; unterstützt Einstellungen zur Fahrplanverknüpfung;
• Die Director-Station unterstützt die Vorschau von Laptop-Computerbildschirmen, Desktop-Computerbildschirmen, Lehrer-Panorama, Lehrer-Nahaufnahme, Schüler-Panorama, Schüler-Nahaufnahme, linker Tafel, rechter Tafel sowie PVW- und PGM-Bildschirmen; und je nach Director-Strategie kann eine automatische, halbautomatische und manuelle Director-Steuerung durchgeführt werden.
• Die Regiestation unterstützt die Verknüpfung mit der Plattform für Stundenpläne und führt die automatische Aufzeichnung und automatische Steuerung entsprechend der Stundenplanstrategie durch;
• Kamerasteuerung der Regiestation, unterstützt die Steuerung der Frontkamera, Einstellung voreingestellter Positionen, Aufruf voreingestellter Positionen, unterstützt 10 voreingestellte Positionen; unterstützt die Steuerung der Kamerabrennweite und der horizontalen Drehung;
• Die Regiestation unterstützt die Aufnahme- und Sendesteuerung sowie das Starten, Anhalten und Stoppen von Aufnahme- und Sendevorgängen. unterstützt das Starten und Stoppen von Live-Übertragungen; unterstützt automatische, halbautomatische und manuelle Regieeinstellungen;
• Die Regiekonsole unterstützt Layouteinstellungen, unterstützt 12 feste Layoutaufrufe für den Videosynthesemodus und kann 6 Layoutmodi anpassen;
• Die Regiestation unterstützt Videomodus-Layouteinstellungen für HDMI1, HDMI2 und virtuelle Multi-Screen-Kanäle;
• WEB unterstützt das Ändern der Systemsteuerungs-Anmeldemethode, und die Anmeldemethode unterstützt die Anmeldung mit einem einzigen Passwort und die Anmeldung mit Benutzername + Passwort;
• Unterstützt die automatische Erfassung oder manuelle Einstellung der IP-Adresse, des Gateways und der Maskeninformationen des Geräts sowie die VLAN-Aufteilung und NAT-Konfiguration von Netzwerkports.
• Unterstützen Sie die Einstellungen für die Videokodierung. Sie können die Qualität der Videokodierung, die Bildrate, die Bitrate (128K-8M), die Auflösung, das I-Bildintervall, den I-Bild- und den P-Bild-Quantisierungskoeffizienten festlegen.
• Unterstützt die Multicast-Funktion. Sie können die Multicast-Adresse und den Multicast-Port festlegen.
• Unterstützung der automatischen Aufzeichnungs- und Übertragungskonfiguration, Festlegen der Stream-Informationen für Lehrer, Schüler und Tafelkamera, manuelle Konfiguration des Direktorcodes und des Direktorwechselcodes; Regisseur, der den Bildschirmkanal aufzeichnet;
• Unterstützt die Konfiguration automatischer Broadcast-Ereignisse, die die Ereignispriorität auslösen und die Ereignisaufbewahrungszeit auslösen;
• Umgebungskontrollmanagement: Sie können zentrale Steuerbefehle für jede RS232/485-, I/O- und Infrarot-Steuerschnittstelle konfigurieren, Skripte, Protokolle, geplante Aufgaben, IoT-Gateways, Audio- und Videoverknüpfung, Geräteaktivierung, Netzwerksteuerung, Huawei festlegen Bildschirmsteuerung (Hongmeng), Zwei-Wege-Analyse, Beidou AI und andere Steuerungsfunktionen;
• Unterstützt den Zugriff auf bis zu 16 Netzwerk-Videostreams, kann die Audio- und Videoprotokolle, Bandbreitendaten, Netzwerkpaketverlustdaten der abgerufenen Videostreams flexibel überwachen und Mosaike für die Videostreams festlegen; 2. RTSP-Stream-Weiterleitungsdienst, unterstützt die Vorschau und das Ansehen jedes RTSP-Weiterleitungsstreams auf der WEB-Seite, die Einstellung jedes Stream-Audioprotokolls (AAC, G711, G722) und die Auswahl der Videozugriffsquelle;
• Unterstützt den Import und Export von Systemkonfigurationsdateien sowie den Import und Download von Konfigurationsdateien für Android-Steuerungstabletts.
• Das aufgezeichnete Video kann bei Bedarf auf mehreren Bildschirmen im WEB abgespielt oder zur Dekodierung und Wiedergabe über HDMI auf dem Display ausgegeben werden; Es unterstützt auch das Abrufen von Videodateien von ähnlichen Geräten im selben Netzwerk zur On-Demand-Anzeige.
