4x4 Dante-Schnittstelle

4x4 Dante-Schnittstelle
Details:

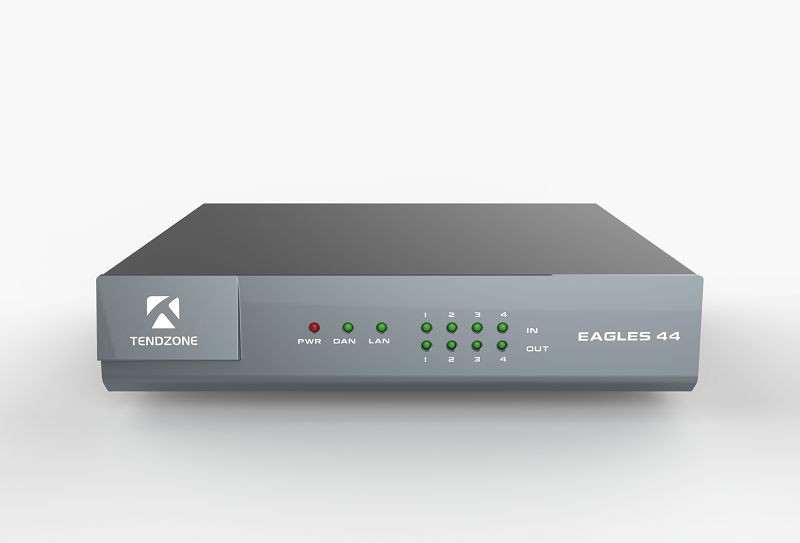

Das Tendzone EAGLES 44 Audio-Interface-Gerät verwendet die Dante-Netzwerk-Audiotechnologie mit guter Kompatibilität und bietet eine wirtschaftliche Lösung für die verteilte Audioübertragung. Es ist äußerst praktisch, Strom und Daten (Steuerungs- und Audiodaten) über ein CAT5/CAT6-Netzwerkkabel anzuschließen.
Send Inquiry
Beschreibung
Spezifikation
Herunterladen
Anwendung



4x4 Dante Interface-1




Überblick



Das Tendzone EAGLES 44 Audio-Interface-Gerät verwendet die Dante-Netzwerk-Audiotechnologie mit guter Kompatibilität und bietet eine wirtschaftliche Lösung für die verteilte Audioübertragung. Es ist äußerst praktisch, Strom und Daten (Steuerungs- und Audiodaten) über ein CAT5/CAT6-Netzwerkkabel anzuschließen. Das Audio-Interface-Gerät verfügt über mehrere Ein- und Ausgabetypen, aus denen Kunden mit unterschiedlichen Installationsmethoden wählen können. Es kann in Schränken, an der Wand oder in mehreren Kombinationen installiert werden, um den Anforderungen der Audioübertragungsanwendung an verschiedenen Orten gerecht zu werden.




Merkmale



  • 4-symmetrischer Mikrofon-/Line-Eingang über 3,81-Phoenix-Terminalschnittstelle;
  • 4-Wegleitungsausgabe unter Verwendung der 3.81 Phoenix-Terminalschnittstelle;
  • Der Eingang verfügt über 5 Stufen einstellbarer Verstärkung, +48V-Phantomspeisung, die den Anforderungen von Line-Pegel, dynamischem Mikrofon und kapazitivem Mikrofonanschluss entspricht. Die Verstärkung kann per Software angepasst werden;
  • POE-Schnittstelle, kann Ethernet-betriebene Switches verwenden, die dem 802.3af-Standard entsprechen, um Geräte für die Vernetzung anzuschließen;
  • Intuitive zweifarbige LED-Anzeigeleuchte, die den Signal- und Clipping-Status des Kanals anzeigt;
  • Unterstützt externe 24-VDC-Stromversorgung;
  • 2-way GPIO, unterstützt die Prozessmengenkontrolle;
  • Eine bidirektionale serielle RS-232-Steuerungsschnittstelle;
  • Dualer 1000M-Netzwerkzugriff und ermöglicht die Aufteilung primärer und sekundärer Daten sowie eine Daisy-Chain-Netzwerkstruktur.



HinterenPanel



4x4 Dante Interface-2



Hot Tags: 4x4 Dante-Schnittstelle, China 4x4 Dante-Schnittstelle Hersteller, Lieferanten, Fabrik


SPEZIFIKATIONEN



Allgemeine Leistung

Eingangsimpedanz

Symmetrisch 10 kOhm, unsymmetrisch 5 kOhm

Äquivalentes Eingangsrauschen

{{0}}dBu@0dB

Maximaler Eingangspegel

{{0}}dBu bei 0 dB Verstärkung

Ausgangsempfindlichkeit

{{0}dBu, {{1}dBu, {{2}dBu

Maximaler Ausgangspegel

{{0}}dBu@0dB Verstärkung

Ausgangsimpedanz

200 Ohm (symmetrisch), 100 Ohm (unsymmetrisch)

Frequenzgang

20 Hz -20 kHz, ± 0,5 dB

Dynamikbereich

>106 dB

Gesamte harmonische Verzerrung des Systems (TH+N)

<0.01%

PoE-Ebene

Entspricht dem 802.3af PoE PD Level 0-Standard

Arbeitstemperatur

0 Grad -40 Grad

Arbeitsspannung

DC12V1A

Größe (Breite * Höhe * Tiefe)

214 mm x 44 mm x 164 mm
