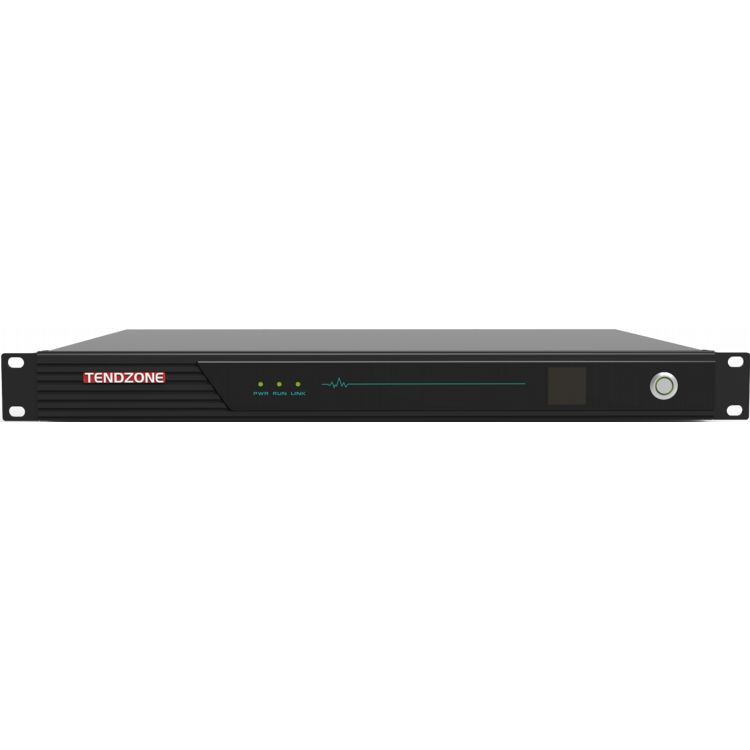

CLIMBER-1008 Übersicht
Der CLIMBER-1008 ist der neueste 9-in-1 multifunktionale Terminal-Host, der von Tendzone entwickelt wurde und auf jahrelanger Erfahrung in der integrierten Produktentwicklung basiert. CLIMBER-1008 umfasst eine breite Palette von Funktionen, darunter: periphere Umgebungssteuerung, Videomatrix-Umschaltung, Audioprozessor, Leistungsverstärker, PoE-Switch, Remote-Videokonferenzen, lokale Aufzeichnung und Übertragung, zentralisierte Touch-Steuerung, verteilte System-Eingabe- und Ausgabe-Codecs , IPC-Zugriff usw. Diese Funktionen machen den CLIMBER-1008 zu einer idealen Lösung für Multimedia-Konferenzräume, intelligente Klassenzimmer, Hörsäle und multifunktionale Veranstaltungsorte. Es unterstützt verschiedene Betriebsszenarien und ermöglicht Benutzern die Durchführung lokaler Besprechungen, Fernkonferenzen, Live-Übertragungen, Schulungen, Supervision und Unterricht.
Der CLIMBER-1008 kann unabhängig über ein Netzwerk betrieben werden und verfügt über eine intelligente Schnittstelle zu einer Vielzahl von Audio- und Video-Multimedia-Peripheriegeräten sowie Umgebungssteuerungen. Dieses Design spart nicht nur Platz für die Ausrüstung, sondern bietet Benutzern auch verschiedene praktische und intuitive Bedienoberflächen.
Die CLIMBER-1008-Serie basiert auf einer neuen Generation von Medienverarbeitungschips, die die Verarbeitungskapazitäten deutlich verbessern und H.265 4K@60-Videocodecs unterstützen. Diese Weiterentwicklung sorgt für eine verbesserte Bild- und Tonqualität und bietet Benutzern ein hochauflösendes Erlebnis.
Merkmale
Intelligente zentrale Steuerung:
- Integrierte Steuerung von Multimedia-Geräten, über das Konferenz-Tablet zur Erzielung eigener Audio- und Videofunktionen, Videokonferenzen, Aufzeichnung und Übertragung, einheitliche Verwaltung von Peripheriegeräten von Drittanbietern;
- Mit gängigen zentralen Steuerschnittstellen wie RS232/485/IR/IO/RELAY.
- Unterstützt die Zigbee-IoT-Protokollsteuerung.
- Unterstützt bidirektionale Steuerung über eine einzige serielle Verbindung.
- Kombiniert kabelgebundene Steuerung mit drahtloser IoT-Steuerung, um Störungen und Unterbrechungen der Abschirmung zu verhindern.
Hohe Auflösung4K-Videomatrix
- 4-in-2-out-4K60-HD-Videomatrix mit nahtloser Umschaltung
- Unterstützen Sie eine Vielzahl von Szenenanwendungen, z. B.: Multimedia-Konferenzraum, Multimedia-Klassenzimmer und andere Szenen.
- Unterstützung lokaler zentraler Steuerung, Anzeige, Beschallung und anderer Anforderungen
- Unterstützt die Codec-Technologie der Multimedia Information Distributed Interactive System-Plattform (MIDIS) und wird als verteilte Einzeleingabe-/Ausgabeschnittstellenmaschine verwendet;
Digitaler Audioprozessor
- 8-in-4-out voll ausgestattete Audioschnittstelle, integriertes Netzwerk-Audio und HDMI-Audio,
- Eingebauter 5A-Audioalgorithmus, der Nachhall und Lärm in Klassenzimmerumgebungen effektiv eliminiert.
- Eingebauter Digitalverstärker mit einer Nennleistung von 2*100 W.
Videokonferenzen:
- Videokonferenzterminal mit lokaler Aufnahme- und Wiedergabefunktion
- Unterstützt interaktive SIP-Anrufe aus der Ferne und erfüllt die Anforderungen der bidirektionalen Audio- und Video-Ferninteraktion
- optionale integrierte interaktive Mehrparteienautorisierung, Unterstützung des Zugriffs auf Standardprotokoll-Videokonferenzplattformen von Drittanbietern;
POE-Netzwerk-Switch:
- Unterstützt IPC-Stromversorgung, Bild und Steuerung einzeilig,
- unterstützung TCP/UDP netzwerk control geräte von dritter,
- kann API-Schnittstellendokumente bereitstellen;
Lokale Aufnahme und Wiedergabe:
- Unterstützt die Aufzeichnung von 4 bis 6 lokalen Videostreams, die Aufzeichnung von Besprechungen und die Videospeicherung.
Ein-/Ausgabeschnittstelle:
- Unterstützung des Zugriffs auf ein multimediales interaktives System für verteilte Planungsbefehle;
IPC-Zugriff:
- Unterstützt 12 IPC-Videozugriff und für lokale Ausgabe, Aufzeichnung usw.
Stabilund zuverlässig
- Es kommt das eingebettete Linux-System zum Einsatz, frei von Virenbefall.
- Der Host verfügt über ein Carrier-Grade-Strukturdesign, das Produkt ist stabil und zuverlässig und für einen 7*24-Stunden-Langzeitbetrieb geeignet.
- Das Gerät kann in einem 1U-Schrank oder unabhängig installiert werden. Das LCD auf der Vorderseite wird angezeigt
- Zwei Netzschalter, ein Hard-Power-Schalter und ein Soft-Power-Schalter, können zusammenarbeiten, um das Gerät in den Standby- oder Sleep-Wake-Zustand zu versetzen
Bild auf der Rückseite:
(1) Host-Stromversorgung (2) Host-Netzschalter (3) Gigabit-Ethernet-Ports * 6 (4 davon POE) (4) IR-Infrarot-Schnittstelle * 2 (5) RS-232/485-Schnittstelle * {{ 10}} RS232/485-Debug * 1 (6) R ELAY-Steueranschluss * 2 (Spannung und Strom: 12 V/nicht mehr als 1 A) (7) E/A-Schnittstelle*2 (Spannung und Strom: 12 V/nicht mehr als 1 A) (8) USB Typ-A *2, USB Typ-B*1 (9) HDMI-Ausgangsanschluss*2 (10) HDMI-Eingangsanschluss *4 (11) Verstärkeranschlüsse * 2 Paare (12) L/R Phoenix-Terminal-Stereoausgang * 2 (13) MIC/LINE-Eingangsanschluss * 8
Beliebte label: Neun-in-eins-integrierter Prozessor, China neun-in-eins-integrierter Prozessor Hersteller, Zulieferer, Fabrik
SPEZIFIKATIONEN
|
Projekt |
CLIMBER-1008 |
|
Sicher und stabil |
Übernahme einer Systemarchitektur in Industriequalität, entwickelt auf Basis eines LINUX-Systems, virenfrei |
|
Datenschnittstelle |
2 USB Typ-A, 1 USB Typ-B |
|
Netzwerkkamera |
12 lokale Netzwerkkameras, 4 Netzwerkweiterleitungen |
|
Video-Codec |
Unterstützt Videokodierung und -dekodierung bis zu 4K60; unterstützt bis zu 4 Kanäle mit 1080P60-Kodierung und bis zu 4 Kanäle mit 1080P@60-Dekodierung; oder 8 Kanäle mit 1080P@30-Kodierung und 8 Kanäle mit 1080P@30-Dekodierung; |
|
Audio- und Videoprotokoll |
Audio unterstützt G.711, G.722, G722.1, G722.1C, AAC und unterstützt die Dekodierung von Audiocode-Streams Video unterstützt H.264HP, MP, BP, H265MP |
|
Anzeigeterminal |
Integrierte Videoaufteilungsfunktion, die Einzelbild-/Bild-in-Bild-/Bild-aus-Bildsynthese, Untertitel-Overlay, Terminalnamen-Overlay und Senderlogo-Anzeige in Einzel-, Doppel-, Drei-, Vier-, Fünf-, Sechs-Format realisieren kann. sieben, acht, neun, zehn, dreizehn und sechzehn geteilte Bildschirme |
|
Bedienfeld |
Unterstützt eine Vielzahl von Bedienfeldern, optionaler kabelgebundener 10-Zoll-Android-Touchscreen (Standard ohne Wandhalterung, keine POE-Unterstützung), 10-Zoll-Netzwerk-PoE-Desktop-Touchscreen, 10-{5 }}Zoll-Netzwerk-PoE-Wand-Touchscreen (Standard mit wandmontiertem Bodenkasten) |
|
Codec-Rate |
Maximal 16 Kanäle mit 1080P-Codec, 512 Kbit/s ~ 16 Mbit/s pro Kanal |
|
Audioeingang |
8--Wege-Phoenix-Terminal-Eingang (unterstützt 48-V-Phantomspeisung, MIC-Eingang oder linearen Line-In-Eingang), 4--Wege-HDMI-eingebetteter Audioeingang |
|
Audioausgabe |
4-Weg-Line-Out-Audioausgang (oder 2 Paare L/R Phoenix-Terminal-Stereoausgang), 2-Weg 100 W bei 8 Ohm digitaler Verstärkerausgang (oder 2-Weg 150 W bei 4 Ohm digital Verstärkerausgang), 2-way HDMI eingebetteter Audioausgang; Unterstützt die Lautstärkeregelung, Audio unterstützt Synchronisation und Mischung |
|
Videoeingang |
4 HDMI-Eingangsschnittstellen, 16 IP-Netzwerkkameraeingänge; HDMI IN1 und HDMI IN3 unterstützen Eingaben mit einer maximalen Auflösung von 4K30, und HDMI IN2 und HDMI IN4 unterstützen Eingaben mit einer maximalen Auflösung von 1920*1080@60; |
|
Videoausgabe |
2 HDMI-Ausgangsschnittstellen, HDMI OUT1 und HDMI OUT2 unterstützen die Ausgabe mit maximaler Auflösung 4K30; |
|
Audioverarbeitung |
Unterstützt automatische Echounterdrückung (AEC), automatische Verstärkungsregelung (AGC), automatische Rauschunterdrückung/-unterdrückung (ANC/ANS), automatische Rückkopplungsunterdrückung (AFC), Mischmatrix (AM), Paketverlustkompensation (PLC). |
|
Videoverarbeitung |
Unterstützt die Anpassung der Videoauflösung, das Umschalten, die Zuweisung, die Bildschirmaufteilung, die Anzeige der scrollenden Untertitelüberlagerung, die Überlagerung des Terminalnamens, die Anzeige des Senderlogos und die Anpassung der Bildparameter. Untertitel- und Terminalnamen-Overlay unterstützen die beliebige Positionsanpassung; Das Stationslogo unterstützt die Positionsanpassung oben links, oben rechts, unten links und unten rechts sowie die Anpassung der Transparenzanzeige. |
|
Kommunikationsprotokoll |
SIP, BFCP Dual Stream, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Netzwerkschnittstelle |
1 WAN-Port, 5 LAN-Ports; oder stellen Sie 6 Netzwerk-Ports so ein, dass sie vollständig verbunden sind; 4 der Netzwerkports unterstützen die PoE-Stromversorgung; Hinweis: Wenn Sie eine Verbindung zu einem PoE-Switch eines Drittanbieters herstellen müssen, empfehlen wir Ihnen, einen Netzwerkport zu verwenden, der PoE nicht unterstützt, um eine Verbindung zum PoE-Switch des anderen Anbieters herzustellen, um sicherzustellen, dass einer der Netzwerkports keine externe PoE-Stromversorgung bereitstellt . Versuchen Sie, keine direkten Verbindungen über PoE-Schnittstellen herzustellen. |
|
Mischfunktion |
Unterstützt lokale Audio-, HDMI-Embedded-Audio- und Remote-Audio-RTSP-Netzwerkzugriffsströme, die in den Mixer gelangen, und kann die Mischung dynamisch auswählen |
|
Zentrale Steuerung |
Zentrale One-Touch-Steuerung: System umschalten, Ausgangslautstärke anpassen, Signalquelle wechseln, Kamerasteuerung, Aufnahme- und Sendesteuerung, Fernanruf, Umgebungssteuerung usw. |
|
Schnittstelle zur Umgebungskontrolle |
3-Weg RS-232/485-Schnittstelle, 1*RS232/RS485 DEBUG, 2-Weg RELAIS, 2-Weg E/A, 2-Weg Infrarot-IR |
|
Videokonferenz |
Unterstützt H.323-Punkt-zu-Punkt-Videokonferenzanrufe und das Senden von Hilfsströmen; Unterstützt SIP-Punkt-zu-Punkt-Videokonferenzanrufe und das Senden von Hilfsströmen; Ein einzelner Computer unterstützt maximal 6-Parteikonferenzen (über das SIP/H.323-Protokoll), unterstützt die Erstellung mehrerer Konferenzvorlagen, unterstützt geplante Konferenzen und beruft Konferenzen automatisch entsprechend der geplanten Zeit ein; Sie können während der Konferenz neue Terminals zur Teilnahme an der Konferenz einladen oder ein Terminal aus der Konferenz entfernen. Sie können jeden Veranstaltungsort stummschalten bzw. die Stummschaltung aufheben oder alle Veranstaltungsorte mit einem Klick stummschalten bzw. die Stummschaltung aufheben. Bei Verwendung des H.323-Protokolls wird die GK-Registrierung unterstützt und Anrufe können über Kurznummern getätigt werden; Bei Verwendung des SIP-Protokolls wird die SIP-Registrierung unterstützt und es können Anrufe über Kurznummern getätigt werden; Während der Videokonferenz unterstützt es die verschlüsselte Übertragung von Audio und Video, die Punkt-zu-Punkt-Anrufverschlüsselung und die Verschlüsselung von Mehrparteien-Videokonferenzanrufen, um zu verhindern, dass Audio und Video während der gesamten Konferenz abgehört werden. |
|
Push-Stream |
Unterstützt das gleichzeitige Streamen auf nicht weniger als 8 verschiedene Live-Streaming-Plattformen |
|
Live-Streaming |
Unterstützt bis zu 10-Kanal-Multicast, Live-Übertragung und On-Demand |
|
Aufnahmefunktion |
Unterstützt die Verwendung als Aufnahme- und Sendeverteilungsterminal und Client mit maximal 4 lokalen Aufnahmeströmen (oder Aufnahme von 1 4K-Bildern), das Aufnahme- und Sendedateiformat ist MP4, unterstützt das automatische Kopieren von USB-Flash-Laufwerken, Erzwungenes Upgrade des USB-Flash-Laufwerksystems und Wiederherstellung der ursprünglichen Konfiguration, unterstützt die Inhaltsverwaltung von Aufzeichnungsdateien (Herunterladen/Exportieren/Bearbeiten/Löschen) |
|
Verteilte Systeme |
Es kann als Eingabe- und Ausgabeschnittstellenmaschine eines verteilten Systems verwendet werden und unterstützt den Zugriff auf ein verteiltes System, um die Anforderungen verschiedener Clients (z. B. Android-Client, IOS-Client, Hongmeng-Client, WINDOWS-Client, Kylin-Client usw.) zu erfüllen. ) zur visuellen Kontrolle und verteilten Bildschirmanzeige; Es unterstützt den Abgleich mit verteilten Multimedia-Steuerungssystemen, unterstützt die Gerätesteuerung durch visuelle Bildvorschau, unterstützt die Verwendung als verteiltes Knotenterminal und realisiert die Verbindung zwischen Geräten |
|
Unterstützung verteilter Systeme |
Bei Verwendung mit einem verteilten System unterstützt der hyperkonvergente Cloud-Knoten die Erweiterung von Audio-, Video- und Steuereingangs- und -ausgangskanälen in Verbindung mit der Eingabeschnittstellenmaschine und der Ausgabeschnittstellenmaschine. Das Eingabebild der HDMI-Schnittstelle des hyperkonvergenten Cloud-Knotens kann über das Netzwerk direkt an die Ausgabeschnittstellenmaschine ausgegeben werden, um eine Spleißausgabe auf einem großen Bildschirm zu ermöglichen. Das Maschinenbild der Eingabeschnittstelle kann über Netzwerkübertragung auch direkt an die HDMI-Schnittstelle des hyperkonvergenten Cloud-Knotens ausgegeben werden. Jede HDMI-Ausgangsschnittstelle unterstützt mehrere Bildschirmkombinationen (z. B. Bildschirmteilungsfunktion). |
|
Interne Festplatte |
Standardmäßige 2 TB 3,{2}}-Festplatte für Überwachungszwecke, kann über USB auf eine mobile Festplatte mit 12 TB erweitert werden |
|
Netzwerkkommunikation |
Unterstützt 4 -Kanal-Audio-Mischung und -Wiedergabe, unterstützt Netzwerk-Ruhezustand und -Aufweckung, One-Touch-Systemumschaltung |
|
Wartungsfunktion |
Unterstützt die Webschnittstellenverwaltung, ermöglicht die schnelle Konfiguration von Geräteanschlüssen, unterstützt die Änderung von Webport-Passwörtern, die Änderung von IP-Adressen, das Zurücksetzen auf die Werkseinstellungen, Software-Upgrades, Anzeigelampen, Infrarot-Lernen, Protokollverwaltung, Debuggen serieller Schnittstellen, Telnet-Remote-Debugging sowie Fernbetriebs- und Wartungsverwaltung |
|
Installation |
1 U-Telekommunikationsstandard-Schrankinstallation. Es wird empfohlen, ihn in der Nähe von Peripheriegeräten zu installieren, um den Verkabelungsaufwand zu reduzieren |
|
Gerätegröße |
Produktgröße: Breite*Höhe*Tiefe4 36.8 mm* 45 mm* 318 mm Verpackungsgröße: Breite*Höhe*Tiefe 560 mm *135 mm *408 mm |
|
Gewicht der Ausrüstung |
Bruttogewicht 7,2 kg (einschließlich Verpackungsmaterialien) |
|
Eingangsspannung und -strom |
AC100~240V/50~60Hz |
|
Stromverbrauch des Geräts |
Ohne externen Lautsprecherausgang und POE-betriebenes Gerät: Typischer Stromverbrauch Wenn zwei externe Lautsprecher und ein externes POE-betriebenes Gerät angeschlossen sind: Stromverbrauch bei Volllast |
|
Betriebstemperatur |
0~45 Grad Betrieb |
|
Luftfeuchtigkeitshöhe |
10 % bis 90 %, Höhe kleiner oder gleich 5000 Meter |
40W
340 W
